Трифазний стабілізатор напруги ЕЛЕКС ГЕРЦ-ПРО У 16-3/100 v3.0

Інструкція з експлуатації ЕЛЕКС ГЕРЦ V3.0 - 3 фази (2.40 MB)

ЕЛЕКС ГЕРЦ-ПРО У 16-3/100 v3.0 – тиристорний трифазний стабілізатор напруги з покращеними показниками точності нормалізації вхідного сигналу та повним набором технічних характеристик, що дозволяють виконувати завдання широкого спектру. Пристрій має потужність 66 кВт (робочий струм до 100А), а тому підходить не тільки для побутового (великий будинок, кілька квартир), а й для професійного (офіс, підприємство) застосування.

Апарат представлений у вигляді трьох однофазних стабілізаторів потужністю 22,5 кВт кожен, розміщених у єдиному корпусі з встановленим у нього блоком контролю фаз. У моделі також передбачена система синхронізації фаз, що дозволяє миттєво відключити трифазне навантаження для забезпечення достатнього захисту від пропадання фаз і перебоїв. Причому робота системи за потреби може бути відключена власником вручну.

Загалом йдеться про апарат із солідними можливостями для забезпечення стабільним живленням навіть дуже вимогливих споживачів. ЕЛЕКС ГЕРЦ-ПРО У 16-3/100 v3.0 пропонує хороший діапазон робочої напруги (100-280В) при діапазоні стабілізації від 150 до 260 В та дуже високу точність вихідного сигналу – похибка становить лише 2,3%. Стабілізація в даному випадку виконується по 16 ступенях, що свідчить про хорошу плавність у роботі, важливу для чутливої техніки. Поряд з ефективними тиристорними ключами, високим ККД, гарною швидкодією (20 мс) та іншими перевагами апарат можна назвати оптимальним вибором щодо співвідношення ціни та якості.

Особливості та переваги ЕЛЕКС ГЕРЦ-ПРО У 16-3/100 v3.0

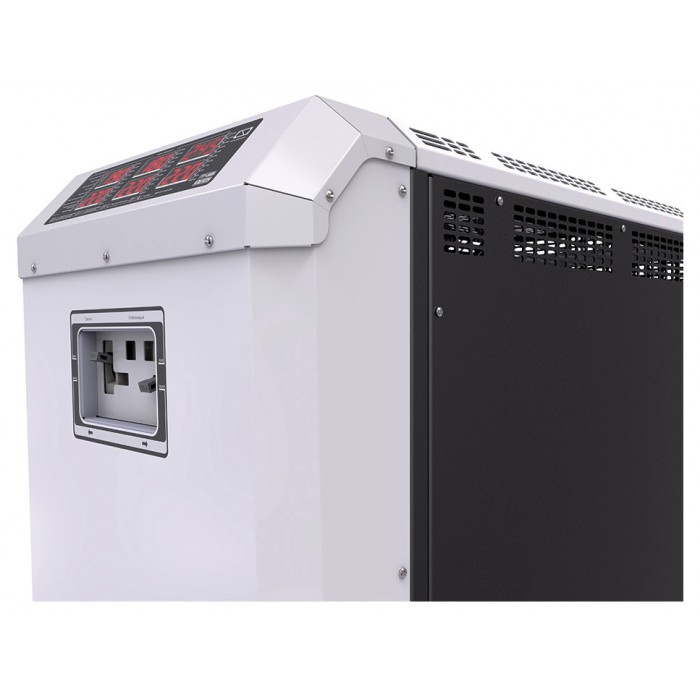

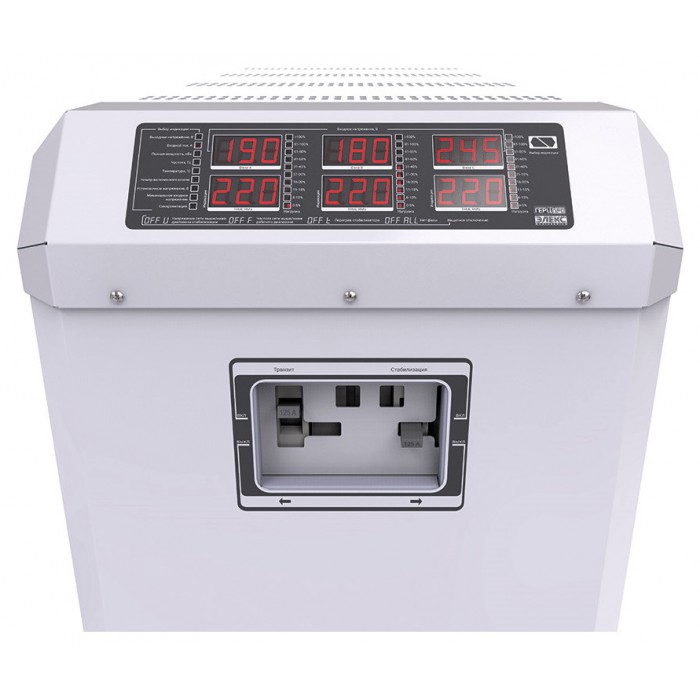

У перелік ключових особливостей версії 3.0 варто віднести низку точкових змін, які позначилися насамперед на експлуатаційних якостях моделі. Наприклад, ЕЛЕКС ГЕРЦ-ПРО У 16-3/100 v3.0 відтепер оснащений подвійними дисплеями (по одному на фазу), що дозволяють відображати ряд ключових робочих параметрів:

• Напруга на вході та виході разом з поточним навантаженням одночасно;
• Статистика спрацьовувань вбудованої системи захисту, вимкнень, а також часу роботи пристрою;
• Вхідний струм, повна потужність, частота мережевого сигналу;
• Номери активних ключів, їх температура та температура трансформатора;
• Графік напруг та навантажень за останні 24 години.

На вході ЕЛЕКС ГЕРЦ-ПРО У 16-3/100 v3.0 встановлені дроселі, що дозволяють нівелювати навіть незначні імпульсні та частотні перешкоди. Керування індикацією з аварійними режимами, а також тиристорними ключами у пристрої розведено по окремим мікроконтролерам, чим забезпечується високий рівень надійності. Окремо варто виділити і тороїдальні трансформатори з алюмінієвою обмоткою – це забезпечує не тільки оптимальні масогабаритні характеристики, але ще й унеможливлює ризик виникнення зовнішнього магнітного поля, гарантуючи при цьому безшумну роботу. Нарешті, дискретні тиристорні ключі, що використовуються в конструкції моделі, гарантують надійне і швидке перемикання завдяки здатності справлятися з критично високими імпульсними струмами і навіть з короткими замиканнями.

Взагалі, технологічність та ефективність моделі забезпечені широким набором можливостей, найпомітніші з них виглядають так:

• Високий рівень енергоефективності та мінімальне енергоспоживання при простої;

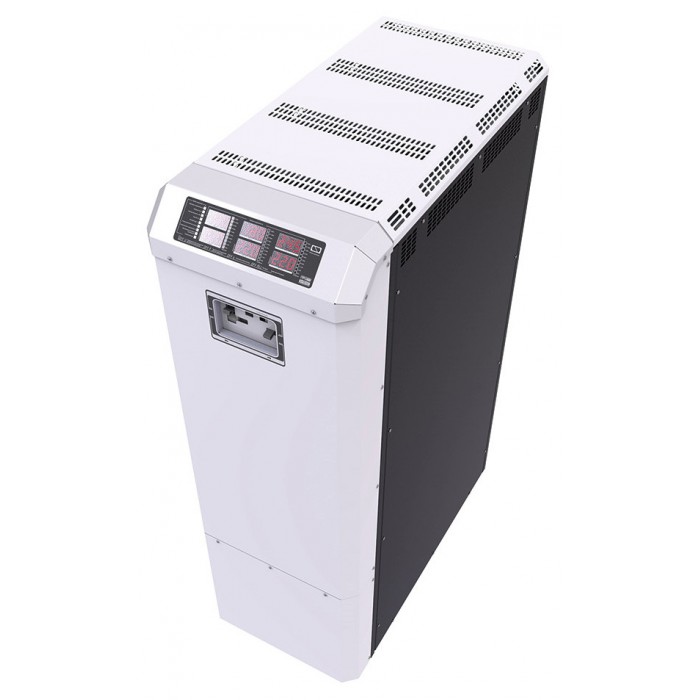

• Фірмова система охолодження з голчастим радіатором та двома режимами роботи вентиляторів;
• Можливість роботи з імпульсними джерелами живлення;
• Вбудована система аналізу стану стабілізатора та мережі;
• Функція Bypass з постійним контролем вхідної напруги під час її активації;
• Ефективний захист від перешкод імпульсного типу за рахунок використання варисторів на вході та виході;
• Автотрансформатор без гальванічної розв'язки;
• Захист від перегріву трансформатора та ключів;
• Підстроювання нижнього порогу відключення в діапазоні 60-135 В;
• Ручне налаштування вихідної стабілізованої напруги в діапазоні 200-230 В;
• Система автоматичного вимкнення у разі замикання або перевантаження;
• Відсутність високочастотних перешкод від мережі за рахунок спеціального фільтра;
• Точний вимір вхідної напруги за технологією RMS;
• Безшумна робота завдяки високоефективному тороїдальному трансформатору;
• Висока точність та швидкість стабілізації;
• Два ARM-процесори для роздільного управління основними робочими завданнями;
• Жодних спотворень у вихідній напрузі.

Монтаж та експлуатація ЕЛЕКС ГЕРЦ-ПРО У 16-3/100 v3.0

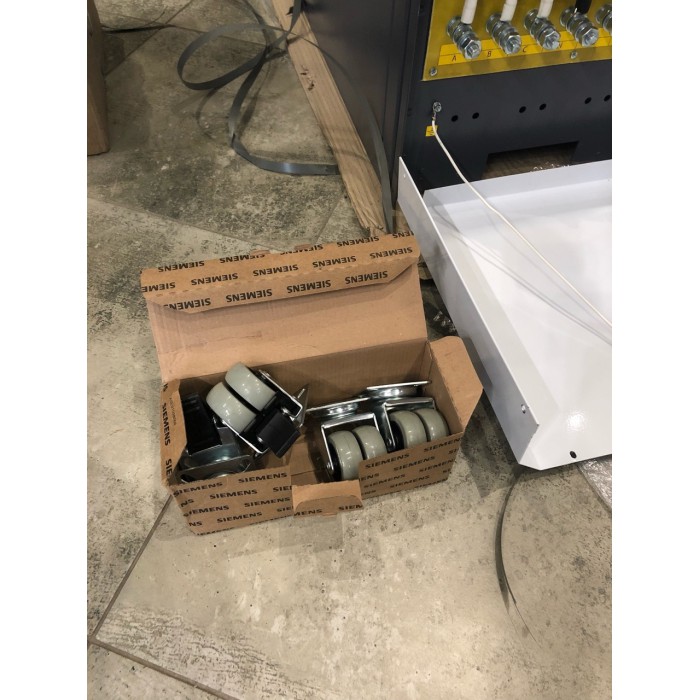

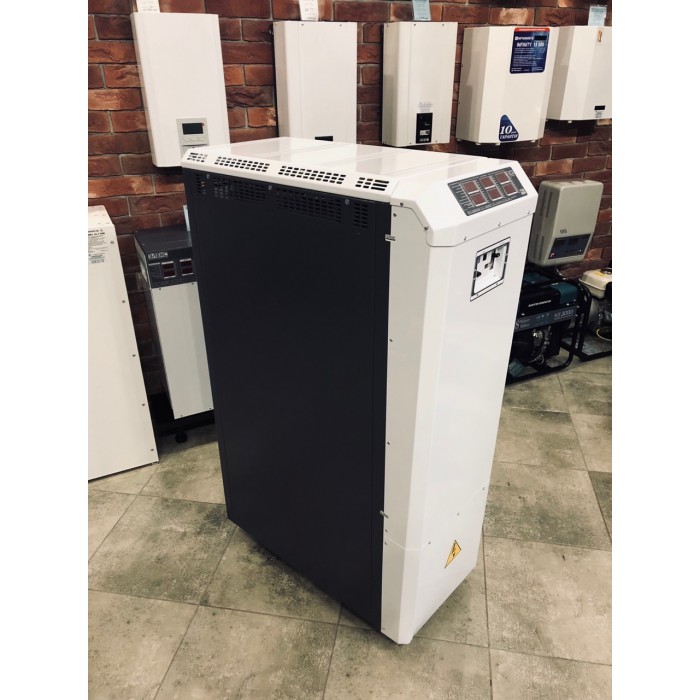

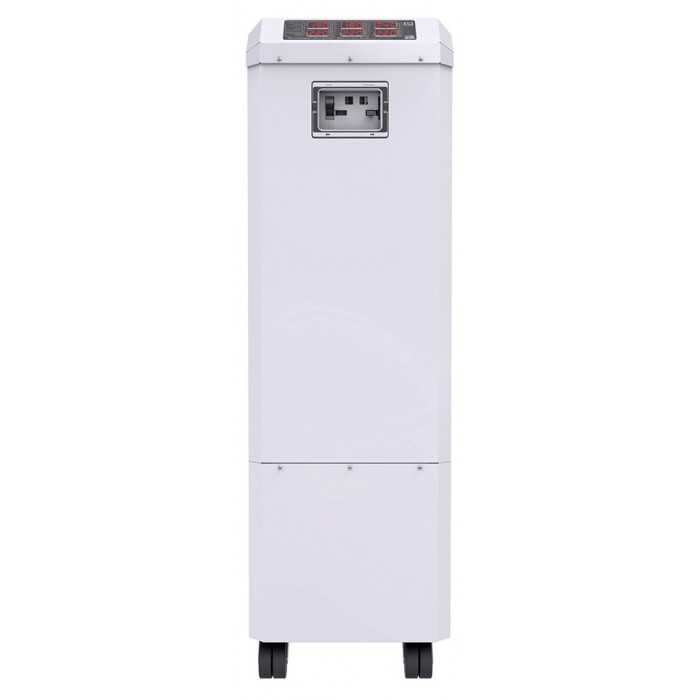

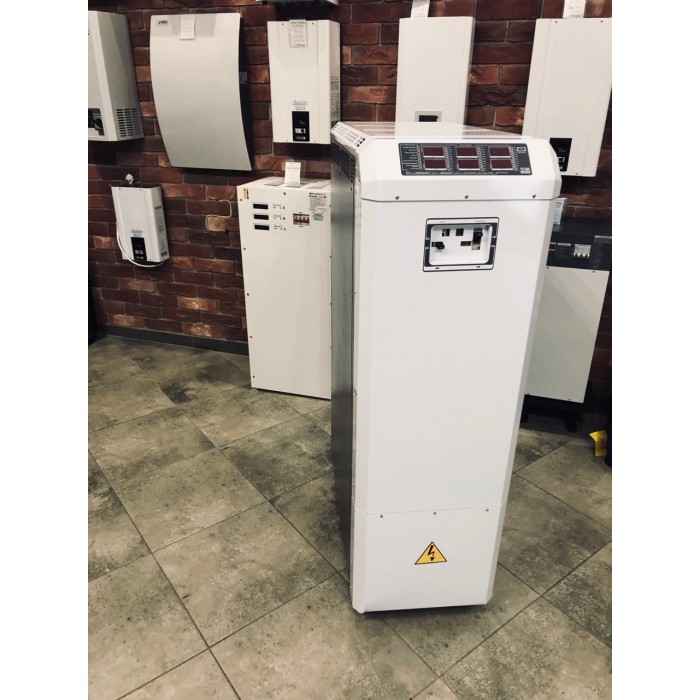

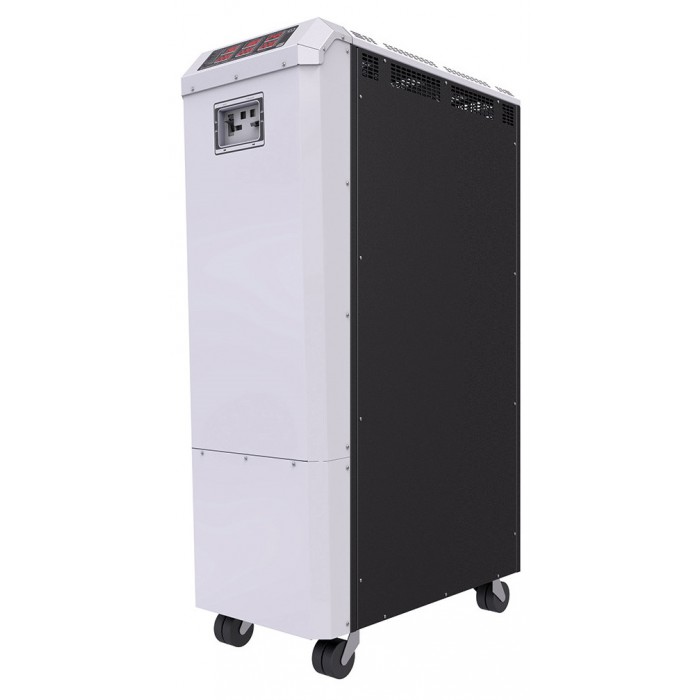

Стабілізатор ЕЛЕКС ГЕРЦ-ПРО У 16-3/100 v3.0 передбачає зручний підлоговий монтаж у цілісному корпусі відносно невеликих розмірів, який додатково оснащений роликами для більш простого переміщення в приміщенні. Підключення до мережі здійснюється через клемну колодку, приховану у верхній частині корпусу під спеціальною заглушкою. Також важливо відзначити, що апарат виконаний за базовим класом захисту IP20, а значить, не захищений від вологи, пилу та дрібних частинок, а тому його монтаж рекомендується виконувати лише в сухих, чистих та опалювальних приміщеннях.
