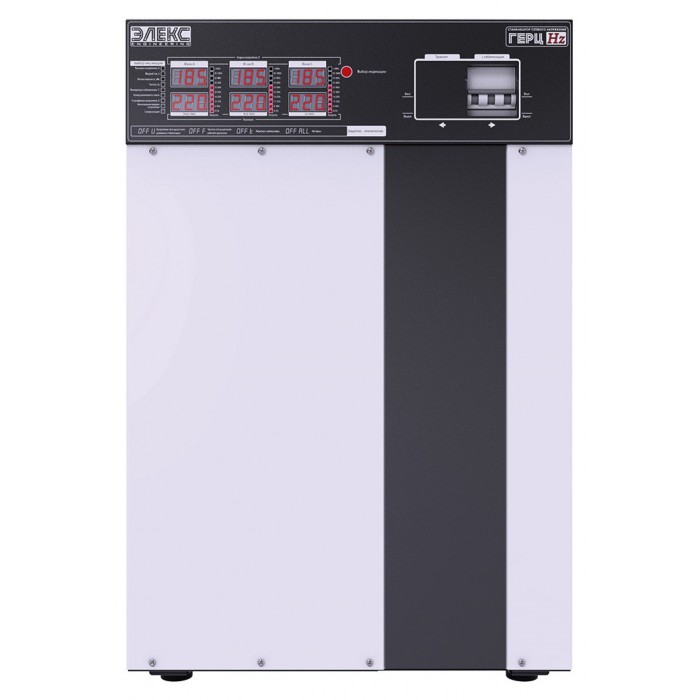

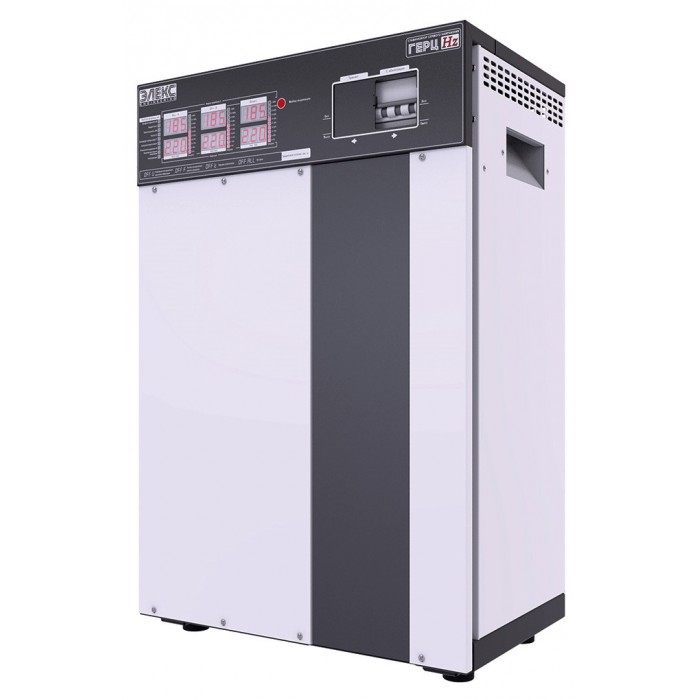

Трифазний стабілізатор напруги ЕЛЕКС ГЕРЦ У 36-3/80 v3.0

Інструкція з експлуатації ЕЛЕКС ГЕРЦ V3.0 - 3 фази (2.40 MB)

Елекс Герц У 36-3/80 v3.0 – трифазний тиристорний стабілізатор напруги підвищеної точності з потужністю 54 кВт (робочий струм до 80А), який підійде для професійного (виробництво, офіс), та для побутового (будинок, квартира) використання.

Апарат представлений у вигляді трьох однофазних стабілізаторів, об'єднаних блоком контролю та керування фазами. Тут же передбачено наявність функції синхронізації фаз, що дозволяє миттєво відключити трифазне навантаження для захисту від перебоїв та пропадання фаз, зберігши при цьому живлення однофазних споживачів.

Завдяки компонуванню із шести вхідних та шести вихідних відводів автотрансформатора дана модель отримала відразу 36 ступенів стабілізації для плавного вирівнювання вхідного сигналу. Похибка в показниках стабілізованої напруги при цьому становить не більше 1,5%, що можна порівняти з можливостями інверторних стабілізаторів і дозволяє успішно підключати навіть професійну техніку з високими вимогами до якості мережевого сигналу. Працює апарат у діапазоні напруг 100-280 В, пропонуючи діапазон стабілізації від 150 до 260 В та швидкість реакції на зміни в напрузі до 20 мс.

Особливо слід виділити можливість ручного підстроювання нижнього порогу відключення в діапазоні 60-135 В, яке допоможе впоратися з навантаженням при високих пускових струмах окремих споживачів (насоси, компресори, електродвигуни). Власники також оцінять можливість налаштовувати вихідну напругу, відмінну від 220 В, наприклад 230 В для забезпечення роботи просунутих моделей газових котлів та іншої сучасної техніки.

Особливості та переваги ЕЛЕКС ГЕРЦ У 36-3/80 v3.0

Головна перевага Елекс Герц У 36-3/80 v3.0 – найвища точність (1,5%) та плавність (36 ступенів) стабілізації, що досягається за рахунок просунутого компонування із застосуванням високоефективних електронних ключів. Також апарат пропонує власнику солідний набір можливостей:

• Мінімальне енергоспоживання у простої;
• Фірмовий голковий радіатор для охолодження ключів і трансформатора;
• Ефективна система примусового охолодження з інтелектуальним управлінням та двома швидкостями обертання вентиляторів;
• Можливість роботи з імпульсними джерелами живлення;
• Вбудована система аналізу стану стабілізатора та мережі;
• Функція Bypass з постійним контролем вхідної напруги під час її активації;
• Ефективний захист від перешкод імпульсного типу за рахунок використання варисторів на вході та виході;
• Автотрансформатор без гальванічної розв'язки;
• Захист від перегріву трансформатора та ключів;
• Підстроювання нижнього порогу відключення в діапазоні 60-135 В;
• Ручне налаштування вихідної стабілізованої напруги в діапазоні 200-230 В;
• Система автоматичного вимкнення у разі замикання або перевантаження;
• Відсутність високочастотних перешкод від мережі за рахунок спеціального фільтра;
• Точний вимір вхідної напруги за технологією RMS;
• Безшумна робота завдяки високоефективному тороїдальному трансформатору;
• Два ARM-процесори для роздільного управління основними робочими завданнями;
• Жодних спотворень у вихідній напрузі.

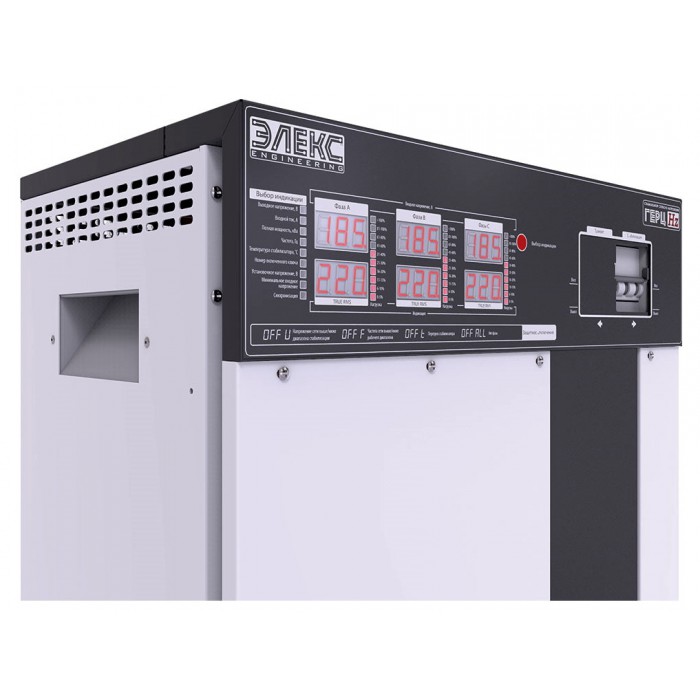

Всі ці можливості користувач отримує в акуратному металевому корпусі з гарною міцністю та непоганими масогабаритними характеристиками. На передній панелі корпусу встановлений інформативний дисплей, здатний відображати на вибір наступні робочі показники пристрою:

• Значення вхідного струму;
• Значення вхідної та вихідної напруги;
• Значення повної потужності;
• Значення частоти струму в мережі;
• Кількість відключень через перегрівання або перевищення допустимої напруги;
• Активовані ключі за номерами;
• Температура ключів;
• Кількість активацій системи захисту ключів;
• Код помилки у разі виникнення нештатних ситуацій.

Монтаж та експлуатація ЕЛЕКС ГЕРЦ У 36-3/80 v3.0

Стабілізатор Елекс Герц У 36-3/80 v3.0 призначений для підлогового монтажу. Модель розрахована на клемне підключення до мережі через контакти, розташовані у верхній частині апарату. Важливо пам'ятати, що пристрій виконано за базовим класом захисту IP20, тому він не має високого рівня захисту від вологи, пилу і дрібних частинок. Через ці особливості монтаж агрегату слід здійснювати в сухих, чистих та опалювальних приміщеннях. Крім того, при встановленні стабілізатора в обмеженому просторі, слід проконтролювати, щоб ззаду та з боків залишалося трохи вільного простору (10-15 см.) для повноцінного забору та відведення повітря вбудованою системою охолодження.
