Трифазний інверторний стабілізатор напруги Quant-168 (12x14)

Інструкція з експлуатації трифазного стабілізатора Quant (5.08 MB)Інструкція з експлуатації Quant 14 кВт (5.95 MB)Схема підключення Quant 168 (0.27 MB)

Quant-168 – високоефективний комплекс стабілізації, представлений у вигляді трифазного стабілізатора напруги сукупною потужністю 168 кВт і комплектного суматора потужності фаз з модулем контролю фаз. Фактично даний апарат представлений у вигляді дванадцяти окремих однофазних інверторних стабілізаторів Quant-14, які об'єднані в єдину систему з сумуванням потужності. Ключова відмінність такої компоновки від стандартних трифазних стабілізаторів полягає в здатності забезпечити трифазному обладнанню найвищий рівень захисту навіть у разі наявності технічних проблем у трифазній мережі.

Така система розроблена фахівцями Quant з урахуванням унікальних особливостей трифазного навантаження, де відключення однієї з фаз може спричинити серйозну аварію. Крім того, обладнання може пред'являти підвищені вимоги не тільки до стабільності мережевої напруги, але і до відповідності амплітуди струму для кожної з трьох фаз, правильного їх чергування і точної відповідності кута зсуву між фазами. Вирішити всі ці проблеми дозволить Quant-168. Разом з тим апарат дозволить:

• Підвищити загальний рівень надійності трифазного живлення;
• Знизити ризик аварійності при помилках під час заміни кабелів;
• Виключити необхідність використання додаткових реле контролю фаз при навантаженні;
• Гарантувати оптимальну синхронізацію фаз без перекосу або невідповідності напруг.

Особливості та переваги Quant-168

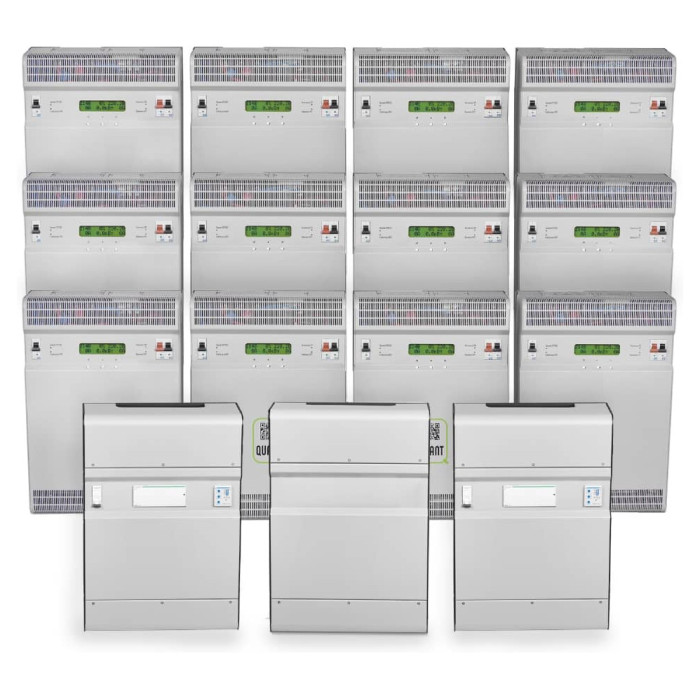

Ключовий елемент Quant-168 – це суматор потужності, представлений у вигляді окремого блоку, укладеного в механічно міцний металевий корпус. Суматор комплектується штатним трансформатором і передбачає клемне підключення всього комплекту стабілізаторів із сумарним навантаженням. У даній конфігурації комплект також оснащений блоком контролю фаз. У поточному виконанні система об'єднує на кожній з трьох фаз суматора чотири 14-кіловатних однофазних стабілізатора (56 кВт на фазу), для отримання сукупної потужності на рівні 168 кВт.

Ще один важливий елемент системи – блок контролю фаз для ретельного контролю навантаження на кожній фазі. Це може мати критичне значення для чутливого обладнання, на зразок електродвигунів, яке потребує суворого дотримання трифазного живлення заявленими показниками. У разі появи несправності або відключення однієї з фаз, блок контролю миттєво відключає все навантаження, завдяки чому запобігає виходу підключеного обладнання з ладу або його передчасному зносу.

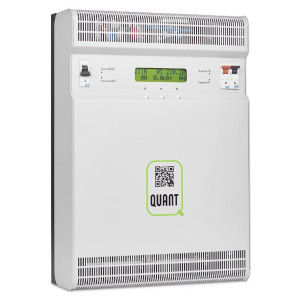

Сукупну потужність Quant-168 забезпечують дванадцять інверторних (безступінчастих) стабілізаторів Quant-14, які відрізняються винятковою точністю і плавністю нормалізації мережевого сигналу. Вони здатні працювати в діапазоні вхідних напруг 90-350 В і нормалізувати сигнал по всій його глибині. Пристрої миттєво реагують на будь-які просадки або стрибки напруги, виключаючи їх негативний вплив на вихідний струм і підтримують номінальну робочу напругу 220-230 В з похибкою не більше 0,5%. Говорити про швидкість реакції на зміни сигналу при цьому навіть не доводиться завдяки безперервному подвійному перетворенню вхідного струму.

Ключові переваги Quant-168 виглядають наступним чином:

• Інверторна стабілізація – відсутність трансформатора, максимальна плавність і чиста синусоїда на виході;
• Фільтр перешкод і поглинач імпульсів для роботи з нестабільними джерелами електроенергії;
• Наявність суматора фаз і реле контролю фаз для повноцінного захисту чутливого обладнання;
• Широкий робочий діапазон і діапазон стабілізації – 90-350 В;
• Виняткова точність стабілізації – похибка до 0,5%;
• Високий рівень надійності – конструктивно апарат розрахований на цілодобову роботу під навантаженням 100%;
• Безшумна робота навіть під високими навантаженнями і при значних відхиленнях вхідної напруги;
• Максимальна безпека – активна ефективна система охолодження і електронні вузли захисту;
• Цифрове управління настройками і постійний контроль параметрів;
• Великий гарантійний термін – 5 років і більше.

Підключення і монтаж Quant-168

Quant-168 передбачає настінний монтаж, при цьому виробник рекомендує залишати невеликий зазор між площиною монтажу і корпусом в місцях розташування отворів системи охолодження для безперешкодного припливу повітря. Підключення стабілізаторів до блоку суматора здійснюється відповідно до рекомендованої виробником схеми.
