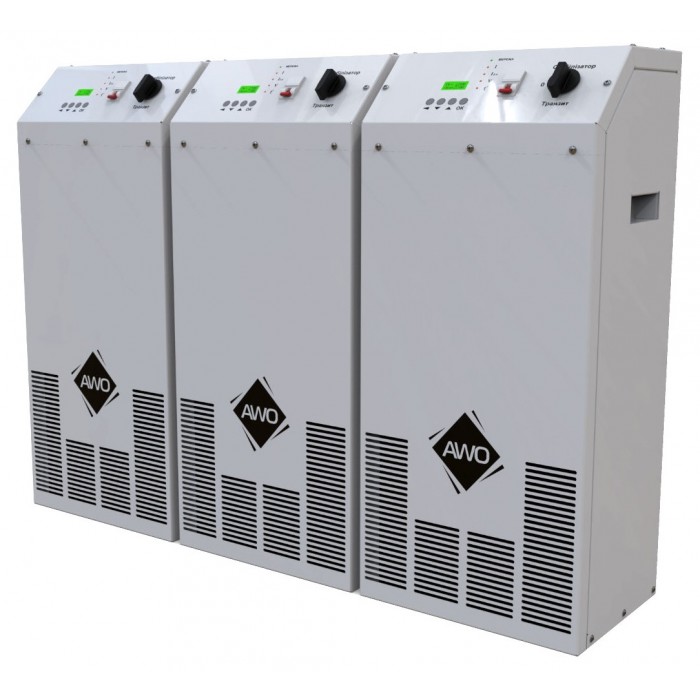

Трифазний стабілізатор напруги Awattom СНТПТ (Ш) 105,0 кВт (3x35,0)

Інструкція з експлуатації Прочан Awattom СНОПТ (Ш) 13,8-27,5 кВт (0.81 MB)

Тиристорний трифазний стабілізатор напруги Awattom СНТПТ (Ш) 105,0 кВт (3x35,0) призначений для виробництва. Номінальна потужність цієї моделі 105 кВт, що відповідає робочому струму до 150А. Діапазон стабілізації вхідної напруги від 90 до 295 Вольт з відхиленням вихідної напруги ±5%. Пристрій має 16 ступенів стабілізації з величиною кроку 12В.

• Силові ключі (Сімістори/тиристори) - Semikron-(Німеччина).
• Мікропроцесорне управління - Microchip, (USA). Застосування сучасних мікроконтролерів Microchip, (USA) дозволяє точно вимірювати діюче значення напруги (а не середнє), що виключає вплив якості мережі живлення (імпульсні перешкоди і гармоніки) на роботу контролера. При цьому рішення з управління стабілізатором приймаються з максимально можливою швидкодією для систем, а саме за один період синусоїди, рівний 20мс.
• Автотрансформатор - АОС - виробництва ТОВ "Awattom" зібраний на сталевий пластині німецької фірми «Wаsser». Намотування автотрансформаторів проводиться на високотехнологічних верстатах з ЧПУ на виробничій базі виробника, по замкнутому циклу. Просочення трансформаторів проводиться електроізоляційним лаком в камерах глибокого вакууму. Таким чином, витримуються технологічні процеси, і контролюється якість кінцевого продукту на кожному етапі виробництва. В результаті такого підходу, досягаються наступні результати: високі параметри за якістю продукту, високе ККД (95-98% - в залежності від моделі) повна відсутність шуму, довговічність, стабільність параметрів.
• Спеціально для стабілізаторів Awattom СНТПТ (Ш) 105,0 кВт (3x35,0) зроблені радіатори охолодження. Завдяки своїй формі поліпшений тепло відведення. Для додаткового охолодження при максимальних навантаженнях встановлений вентилятор примусового охолодження з регульованою частотою обертання (7-швидк.) Фірми Zalman. (Світового лідера з виробництва систем охолодження).
• Клеми під'єднання - Phoenix Contact GmbH & Co. KG є лідером в сфері виробництва контактних клем. Клеми даного типу характеризуються високим зусиллям затяжки і великою площею контакту, завдяки чому в одному затиску клеми можна надійно закріпити кілька проводів. Підключення за допомогою гвинтових клем підходить для всіх поширених видів проводів, як з наконечником, так і без нього, а також для підключення декількох проводів. Все гвинтові клеми Phoenix Contact мають захист від саморозвінчування, тобто корпус клеми сконструйований таким чином, що в момент затягування гвинта між закріпній втулкою і гвинтом виникає зростаюче тертя різьбових з'єднань, що оберігає від саморозкручування.
• Awattom СНТПТ (Ш) 105,0 кВт (3x35,0) має два види індикаторів: цифрове табло і світлодіодні індикатори. Зручне в зверненні і зрозуміле для споживача цифрове табло інформує: про вхідній напрузі, вихідній напрузі, вхідний струм, потужність навантаження, частоту мережі, температуру силових ключів і автотрансформатора. Світлодіодні індикатори інформують: наявність напруги, аварія за струмом, аварія за напругою, аварія за температурі силових ключів або автотрансформатора.

Трифазний стабілізатор Awattom СНТПТ (Ш) 105,0 кВт (3x35,0) забезпечує:

1. стабілізацію вихідної напруги на рівні 220В +/- 5%, при зміні вхідної напруги від 90 до 295В, частотою 50 +/- 1,5Hz;
2. час реакції на зміну вхідної напруги - 20мс;
3. Мінімальна вхідна напруга: 80В;
4. Максимальна вхідна напруга: 320в;
5. захист від короткого замикання і довготривалого перевищення струму в навантаженні;
6. автоматичне відключення при спрацьовуванні захисту від перегріву автотрансформатора (85°С) або силових ключів (75°С), з подальшим автоматичним включенням при зниженні температури автотрансформатора до (75°С) або силових ключів до (65°С);
7. захист від імпульсних перешкод.
8. роботу у всьому діапазоні навантажень, тобто від холостого ходу до Рн мах;
9. включення або автовключення навантаження через 5-10 сек. після подачі, відновленні напруги на вході стабілізатора;
10. мікропроцесорну захист по струму;
11. не спотворює форму синусоїди;
12. індикацію вхідної та вихідної напруги, вхідного струму, потужності навантаження, температуру силових ключів і автотрансформатора, частоту мережі, дата і час.
13. число ступенів автоматичного регулювання-16 (крок регулювання складає 12В)

Трифазний стабілізатор Awattom СНТПТ (Ш) 105,0 кВт (3x35,0) проходить повну перевірку і випробування згідно ГОСТ-тів ДУ і ТУ.У. Система контролю якості продукції сертифікована за стандартом ДСТУ ISO 9001-2009.
