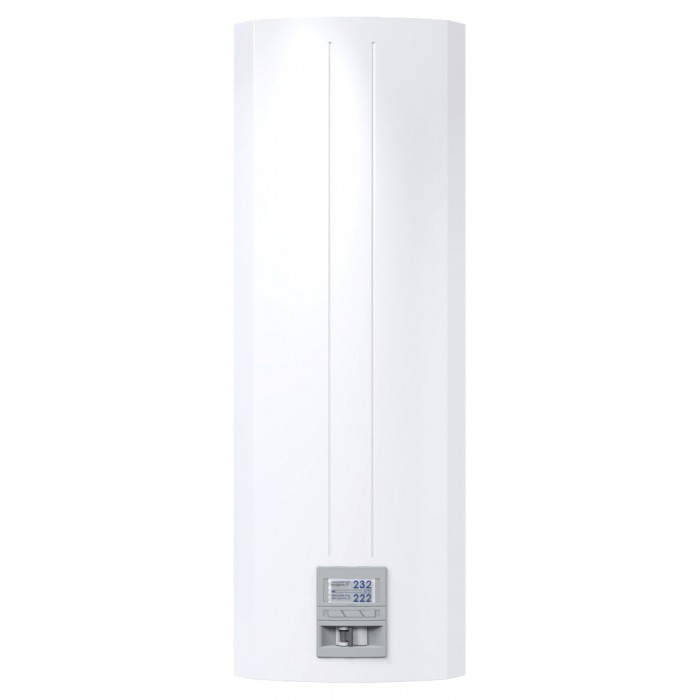

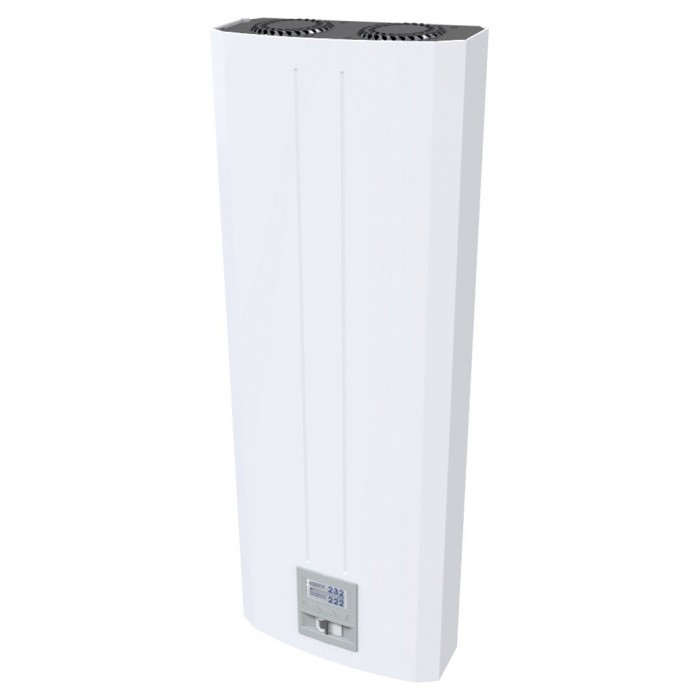

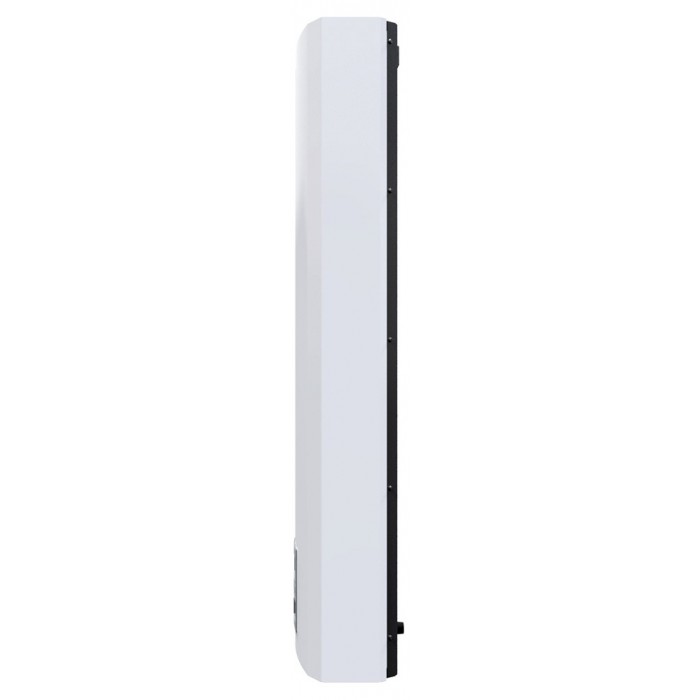

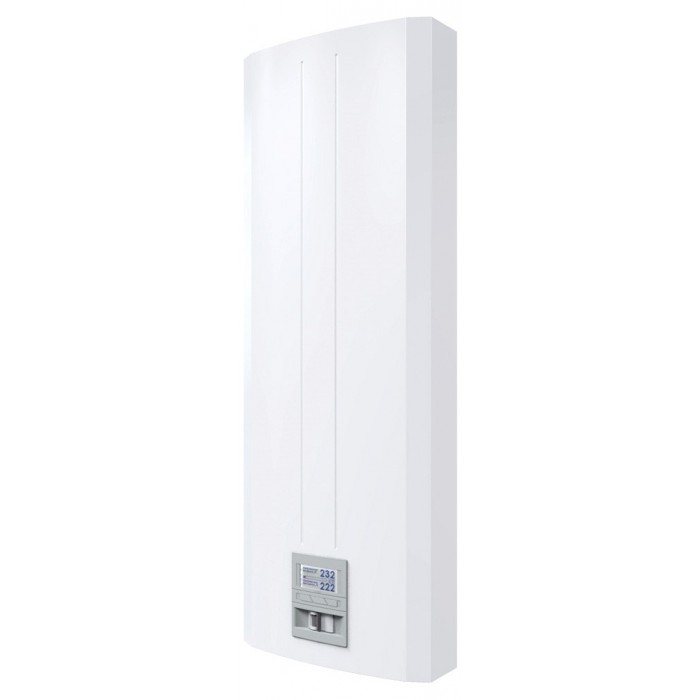

Стабілізатор напруги ЕЛЕКС ГЕРЦ У 16-1/100 v3.0

Інструкція з експлуатації ЕЛЕКС ГЕРЦ V3.0 та ГЕРЦ-ДУО V3.0 (2.36 MB)

ЕЛЕКС ГЕРЦ У 16-1/100 v3.0 – високоточний тиристорний стабілізатор напруги потужністю 22 кВт (робочий струм до 100А), який підійде як для побутового (великий будинок, квартира або декілька квартир, дача), так і для професійного (офіс, виробництво) застосування.

Дана модель відрізняється хорошим діапазоном робочої напруги (100-280В), а також пропонує високу точність стабілізації (2,5%) завдяки 16-ступінчастому управлінню автотрансформатором. Разом з високим ККД та мінімальною затримкою реакції на зміни мережевого сигналу (20 мс) дана модель стане вдалим вибором для широкого спектру завдань.

Особливості та переваги ЕЛЕКС ГЕРЦ У 16-1/100 v3.0

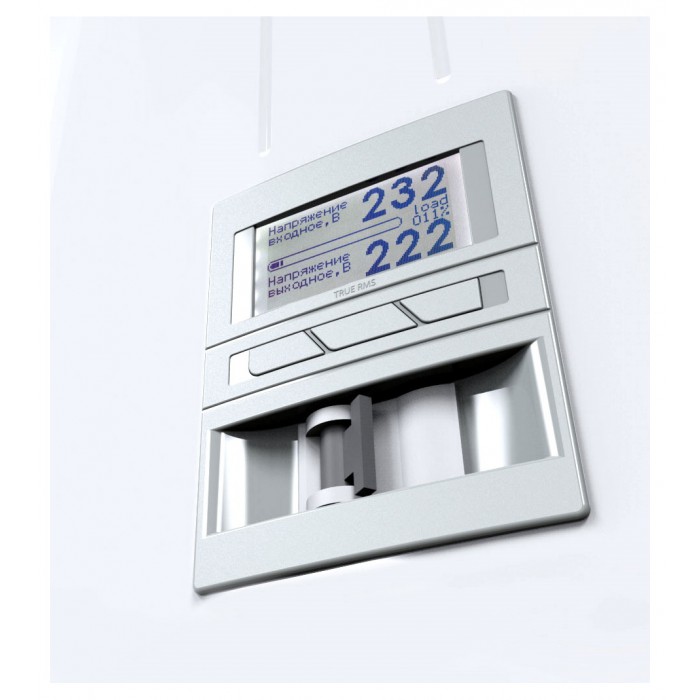

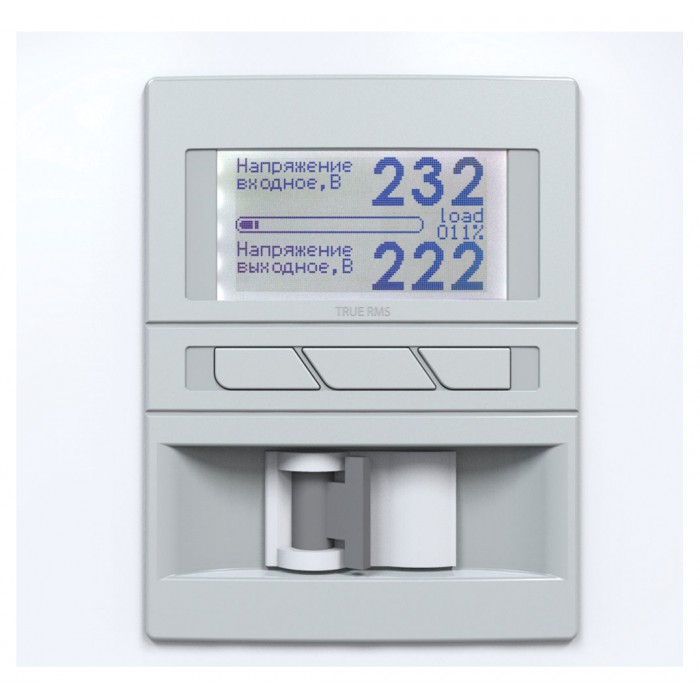

До списку ключових особливостей версії 3.0 входить ряд змін, що вплинули на технічні та експлуатаційні характеристики пристрою. Так, ЕЛЕКС ГЕРЦ У 16-1/100 v3.0 оснащується великим, інформативним монохромним LCD-дисплеєм, який відображає на вибір:

• Вхідну та вихідну напругу разом з поточним навантаженням одночасно;
• Статистичні дані про спрацьовування вбудованої системи захисту, відключення, а також про час роботи пристрою;
• Вхідний струм, повну потужність; частоту мережевого сигналу;
• Номери активних ключів, їх температура та температура трансформатора;
• Графік напруги та навантажень за останні 24 години.

Крім того, дисплей дозволяє настроювати контраст і яскравість підсвічування, змінювати звуковий сигнал перевантаження стабілізатора, а вся інформація на ньому може відображатися трьома мовами.

На вході ЕЛЕКС ГЕРЦ У 16-1/100 v3.0 встановлений дросель, що дозволяє фільтрувати імпульсні та частотні перешкоди. Управління індикацією з аварійними режимами, а також тиристорними ключами розведено по двох різних мікроконтролерах для забезпечення найвищого рівня надійності. А використання тороїдального трансформатора з алюмінієвою обмоткою забезпечує не лише оптимальну вагу та габарити, але ще й виключає ризик збудження зовнішнього магнітного поля, а також гарантує максимально тиху роботу обладнання. Така сама схема, до речі, застосовується у високоякісних звукових підсилювачах. Нарешті, дискретні ключі, що використовуються в конструкції моделі, забезпечать надійне і швидке перемикання завдяки здатності справлятися з критично високими імпульсними струмами і навіть з короткими замиканнями.

В цілому ж, набір ключових переваг і особливостей ЕЛЕКС ГЕРЦ У 16-1/100 v3.0 дозволяє віднести цю модель до найбільш просунутих представників класу. До них входять:

• Висока енергоефективність та мінімальне енергоспоживання при простої;
• Фірмовий голковий охолоджувач для ключів трансформатора;
• Примусова система охолодження з інтелектуальним управлінням та двома режимами роботи;
• Можливість роботи з імпульсними джерелами живлення;
• Вбудована система аналізу стану стабілізатора та мережі;
• Функція Bypass з постійним контролем вхідної напруги при її активації;
• Ефективний захист від перешкод імпульсного типу за рахунок використання варисторів на вході та виході;
• Автотрансформатор без гальванічної розв'язки;
• Захист від перегріву трансформатора та ключів;
• Підстроювання нижнього порогу відключення в діапазоні 60-135;
• Ручне налаштування вихідної стабілізованої напруги в діапазоні 200-230;
• Система автоматичного вимкнення у разі замикання чи перевантаження;
• Відсутність високочастотних перешкод від мережі за рахунок спеціального фільтра;
• Точне вимірювання вхідної напруги за технологією RMS;
• Безшумна робота завдяки високоефективному тороїдальному трансформатору;
• Висока точність та швидкість стабілізації;
• Два ARM-процесори для роздільного керування основними робочими завданнями;
• Жодних спотворень у вихідній напрузі.

Монтаж та експлуатація ЕЛЕКС ГЕРЦ У 16-1/100 v3.0

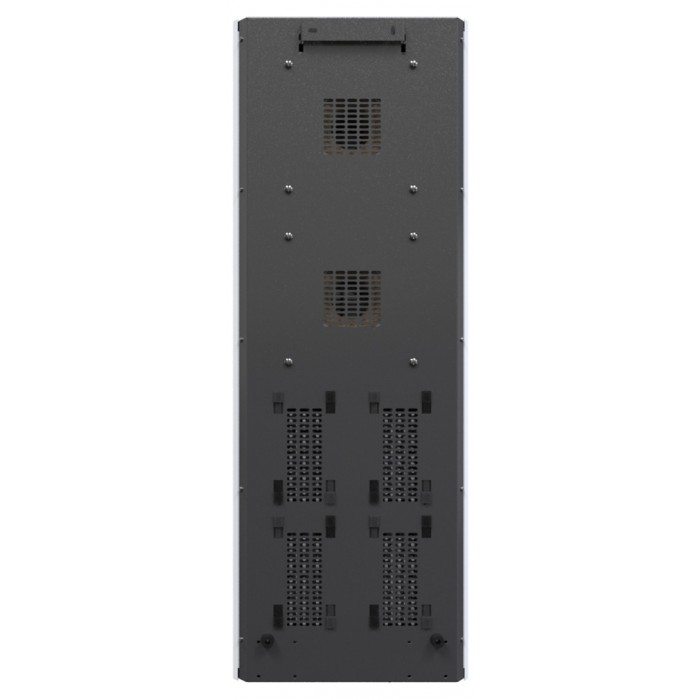

Стабілізатор ЕЛЕКС ГЕРЦ У 16-1/100 v3.0 має зручне підключення до мережі через клемну колодку, а його настінний монтаж слід здійснювати у вертикальному положенні. Також важливо відзначити, що пристрій виконаний за найпростішим класом захисту IP20, а значить не має захисту від вологи, пилу та дрібних частинок, а тому його монтаж допускається лише в сухих, чистих та опалювальних приміщеннях. Крім усього іншого, при монтажі стабілізатора необхідно забезпечити достатньо вільного простору (10-15 сантиметрів) від його верхньої та нижньої частини для забору та відведення повітря вбудованою примусовою системою охолодження.
