ДБЖ Challenger HomePro RT3000

Інструкція з експлуатації UPS Challenger HomePro RT 1-3 kVA (0.83 MB)

Challenger HomePro RT3000 – сучасне джерело безперебійного живлення онлайн-типу (безперервної дії) потужністю 3000 ВА (2700 Вт) з подвійною системою перетворення напруги, що коригує вихідну напругу в межах 2-3% та точністю вихідної напруги інвертора при роботі від акумуляторних батарей на рівні 1%. Апарат виконаний у форм-факторі Rackmount/Tower, що робить його універсальним варіантом, придатним для монтажу в 19-дюймові стійки.

Пристрій забезпечить тривалий час автономної роботи газових котлів, обчислювальної, освітлювальної чи вимірювальної техніки, телекомунікаційного обладнання, систем безпеки та зв'язку, а також інших приладів сукупною потужністю споживання до 2700 Ват. Всі ці споживачі продовжать роботу як за відсутності мережного сигналу, так при відхиленні напруги в мережі.

Challenger HomePro RT3000 має онлайн компонування, яке передбачає пряме перенаправлення енергії на навантаження через інвертор напруги. Відсутність механізму перемикання режиму живлення, порівняно з лінійно-інтерактивними ДБЖ та постійне забезпечення споживачів стабілізованим струмом, дозволяє апарату забезпечувати нормальні умови роботи навіть для дуже чутливої техніки, незалежно від того, які проблеми виникають у централізованій мережі.

Працює Challenger HomePro RT3000 від шести зовнішніх акумуляторних батарей із сумарною напругою 72В (по 12В кожна). За рахунок високої потужності та сумісності з акумуляторами ємністю до 200 Аг, джерело безперебійного живлення гарантує автономну роботу досить продуктивних споживачів або тривале підключення менш потужних пристроїв. Апарат забезпечує чисту синусоїду на виході та не має затримки при відключенні мережевого сигналу або різких спотвореннях у ньому, оскільки живлення подається на навантаження безпосередньо через акумулятори та інвертор – буферний режим. Цю особливість важливо брати до уваги при виборі відповідних елементів живлення.

Особливості та переваги Challenger HomePro RT3000

Одна з важливих експлуатаційних переваг джерела безперебійного живлення Challenger HomePro RT3000 – компактні розміри та незначна вага при досить високій продуктивності. Цим забезпечується простота у транспортуванні, монтажі та використанні пристрою. Чималу роль відіграє також висока потужність апарату - можливість підключити споживачі сукупною потужністю 2700 Вт, що істотно розширює сфери його застосування. А наявність великого набору зовнішніх інтерфейсів, реалізованих у вигляді RS-232, USB, RJ45 та SNMP карти дозволить без проблем інтегрувати ДБЖ у мережу та контролювати його роботу.

А ключова особливість даної моделі – принцип подвійного перетворення та безперервне підключення акумуляторних батарей до ланцюга постійної напруги, що робить швидкість реакції на зміни в сигналі миттєвою. У той же час штатна електроніка пристрою підтримує досить широкий діапазон вхідних напруг без переходу на акумулятори (110-290В), що дозволяє рідше використовувати зовнішні елементи живлення, тим самим, зберігаючи їх ресурс та забезпечуючи більш тривалу експлуатацію батарей різних типів. Це робить Challenger HomePro RT3000 хорошим вибором для підключення критичного набору споживачів або організації резервного живлення в умовах, коли перебої в мережі напрузі мають регулярний характер. Ця ж особливість дозволить підключати ДБЖ до бензинових або дизельних генераторів.

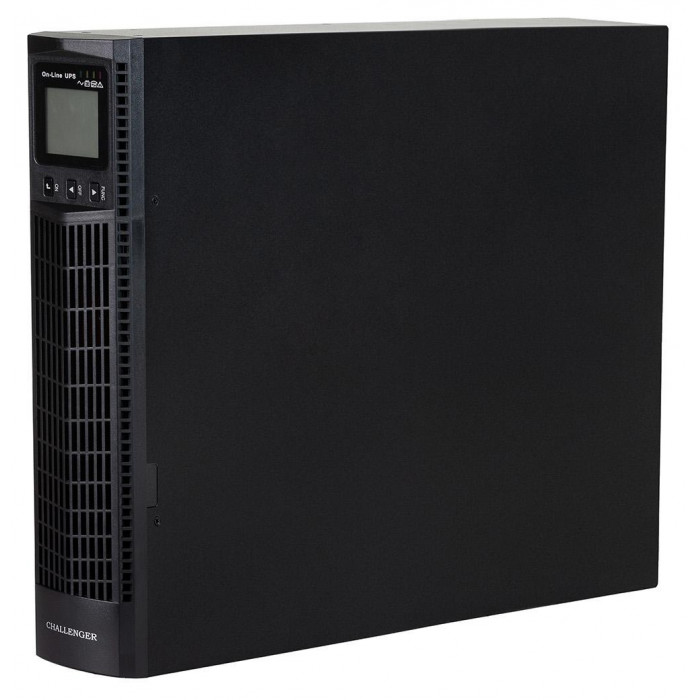

В експлуатації пристрій не створить користувачу жодних проблем. Управління та налаштування інтуїтивно зрозумілі, а контролювати основні робочі показники можна завдяки невеликому дисплею на передній панелі, здатному відображати понад п'ять десятків різних параметрів. Зручна контрольна панель дозволить легко налаштувати будь-який з них під актуальні потреби. Подбав виробник і про те, щоб робота Challenger HomePro RT3000 завжди супроводжувалася максимальною безпекою. Для цього в моделі реалізовано цілий комплекс систем захисту від:

• Перевантаження;
• Перенапруги;
• Короткого замикання;
• Перерозрядження або перезарядження акумуляторів.

Загальний же список переваг Challenger HomePro RT3000 виглядає наступним чином:

• Компактні розміри та невелика вага;
• Миттєва активація резервних елементів живлення завдяки принципу безперервної дії;
• Стабільний сигнал із чистою синусоїдою на виході за рахунок системи подвійного перетворення;
• Широкий діапазон роботи без переходу на акумулятори для збереження їх ресурсу;
• Чиста синусоїда та мінімальна похибка у вирівнюванні сигналу для чутливої техніки;
• Сучасна керуюча електроніка;
• Інформативний дисплей;
• Можливість роботи від генератора;
• Режим Bypass на випадок виходу АКБ з ладу;
• Дві розетки під євровилки;
• Підходить для монтажу у складі комплексних систем, сумісних з 19-дюймовими стійками;
• Великий набір інтерфейсів підключення споживачів;
• Можливість гарячої заміни акумуляторів;
• Повний комплекс систем захисту.

Підключення та монтаж Challenger HomePro RT3000

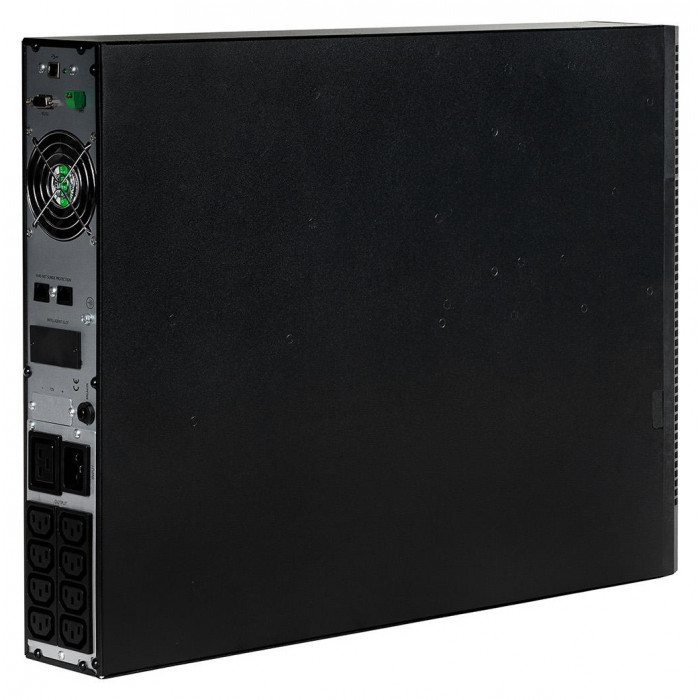

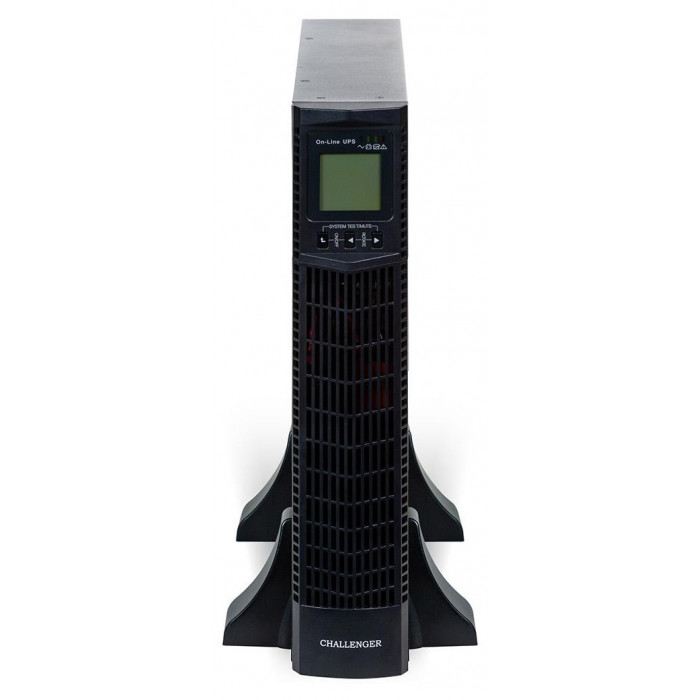

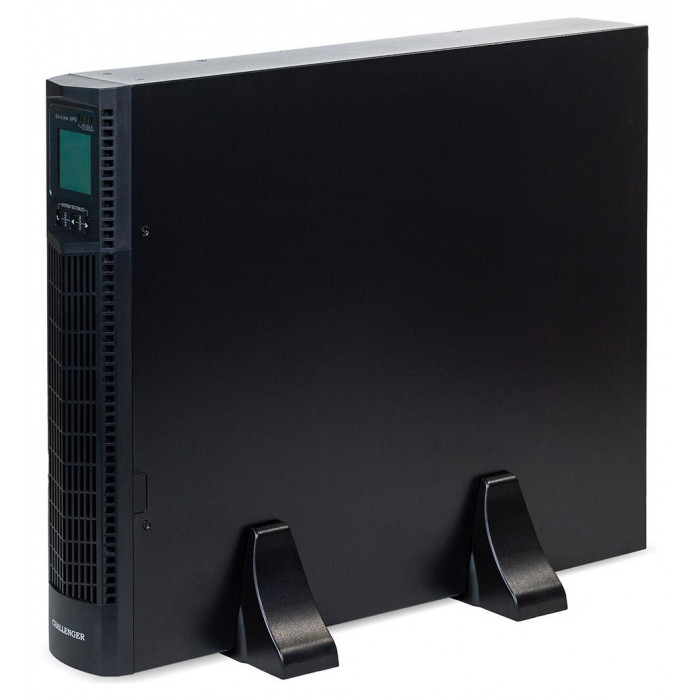

Challenger HomePro RT3000 поставляється в міцному металевому корпусі та передбачає насамперед монтаж у 19-дюймові стійки, для чого його корпус має відповідні габарити та кріплення. Також передбачений варіант установки на підлогу, для цього необхідно використовувати комплектну підставку для вертикальної фіксації пристрою. Підключення акумуляторів здійснюється клемним методом, а для споживачів на задній панелі є дві розетки під євровилку. Процедура першого запуску ДБЖ виглядає досить просто – необхідно лише підключити його до розетки та дочекатися, поки внутрішня електроніка пройде процедуру самодіагностики та активації.
