ДБЖ Challenger HomeLine 1000T12

Інструкція з експлуатації UPS Challenger HomeLine (4.42 MB)

Увага! При під'єднанні акумулятора до пристрою обов'язково дотримуйтесь полярності підключення. При неправильному підключенні полюсів апарат та під'єднані акумулятори можуть вийти з ладу, а також знімається гарантія на ДБЖ!

Challenger HomeLine 1000T12 – лінійне інтерактивне джерело безперебійного живлення, яке забезпечить автономну роботу різноманітних побутових та професійних приладів у разі обриву мережевого сигналу, а також гарантує оптимальні умови експлуатації техніки за рахунок вбудованого стабілізатора напруги.

При цьому, апарат зберігає чисту синусоїду вихідного сигналу, що може бути критично важливо для окремих споживачів, які висувають підвищені вимоги до цього параметру. Таким чином, Challenger HomeLine 1000T12 дозволяє підключити телекомунікаційне та обчислювальне обладнання, газові та твердопаливні котли, циркуляційні насоси та іншу техніку. Вихідна потужність становить до 700 Вт. Більше того, можливість підвищення вихідної напруги до 230 В дозволить підключати навіть газові котли з відповідними вимогами до живлення.

Щодо автономної роботи апарату, то її забезпечує підключення зовнішньої акумуляторної батареї з робочою напругою 12 В та наявність вбудованого інвертора напруги. Причому підібрати відповідне джерело енергії не викличе якихось труднощів, оскільки апарат сумісний з акумуляторами майже усіх типів (свинцево-кислотними, гелевими, AGM мультигелевими, літій-залізо-фосфатними), а також може працювати як у буферному, так і в циклічному режимі.

Особливості та переваги Challenger HomeLine 1000T12

Пристрій має повний набір технічних можливостей та функцій, що гарантують безперебійну роботу техніки, у тому числі приладів, що висувають підвищені вимоги до якості вхідного мережевого сигналу. Забезпечується це насамперед наявністю вбудованого тороїдального автотрансформатора з діапазоном стабілізації вхідної напруги від 140 до 275 В, що збереже працездатність будь-яких споживачів без змін навіть при серйозних просіданнях або стрибках напруги.

Між АКБ та входом пристрою організована ефективна гальванічна розв'язка для виключення спотворень сигналу та перешкод. Вона ж забезпечить можливість підключення чутливих споживачів та електромоторів змінного струму. Це стосується пристроїв, технічне компонування яких передбачає наявність трансформаторних блоків живлення, дроселів, об'ємних індукційних котушок і навіть блоків живлення з активною корекцією фактора потужності. Для заряджання батарей передбачено два режими із силою струму 10 або 20 Ампер, який можна виставити залежно від ємності. А мікропроцесорне керування з інтелектуальною системою підбору режиму заряду забезпечить тривалий термін служби зовнішнього елемента живлення.

Одна з ключових особливостей у роботі Challenger HomeLine 1000T12 – рекордна швидкість реакції на відключення від мережі або критичні перепади напруги. Перемикання на автономне живлення і назад займає всього 4 мс, що ніяк не відображається на працездатності техніки.

З технічної точки зору, ДБЖ Challenger HomeLine 1000T12 пропонує широкий діапазон можливостей та переваг, який виглядає таким чином:

• Автоматична робота в усіх режимах та сценаріях;
• Компактні розміри для зручності підключення та монтажу;
• 32-розрядний мікропроцесор для більш точного контролю ключових робочих параметрів;
• Сумісність із зовнішніми акумуляторними батареями різних типів та ємності;

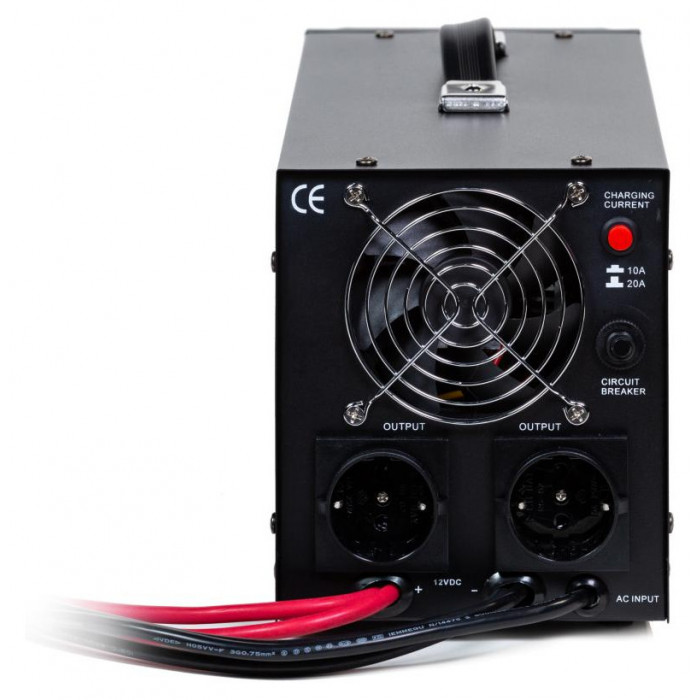

• Можливість перемикання струму заряду в залежності від ємності підключеної АКБ – 10А або 20А;
• Збільшення терміну служби акумулятора завдяки автоматичному підбору режиму заряджання через мікропроцесорне керування;
• Забезпечення роботи зарядного пристрою у всьому діапазоні вхідних робочих напруг за рахунок вбудованого стабілізатора;
• Широкий діапазон робочої напруги та стабілізації;
• Чиста синусоїда вихідного сигналу з коефіцієнтом нелінійних спотворень 5%, що дозволяє підключати споживачі з будь-яким типом навантаження, у тому числі імпульсним (насоси, блоки живлення котлів та інше);
• Гальванічна розв'язка між АКБ та входом для скорочення будь-яких спотворень та перешкод;
• Рекордна швидкість реакції на відхилення у вхідному сигналі та переходу в автономний режим – 4 мс;
• Наявність функції «Холодний старт»;
• Низький рівень шуму завдяки інтелектуальній системі управління вентилятором системи охолодження;

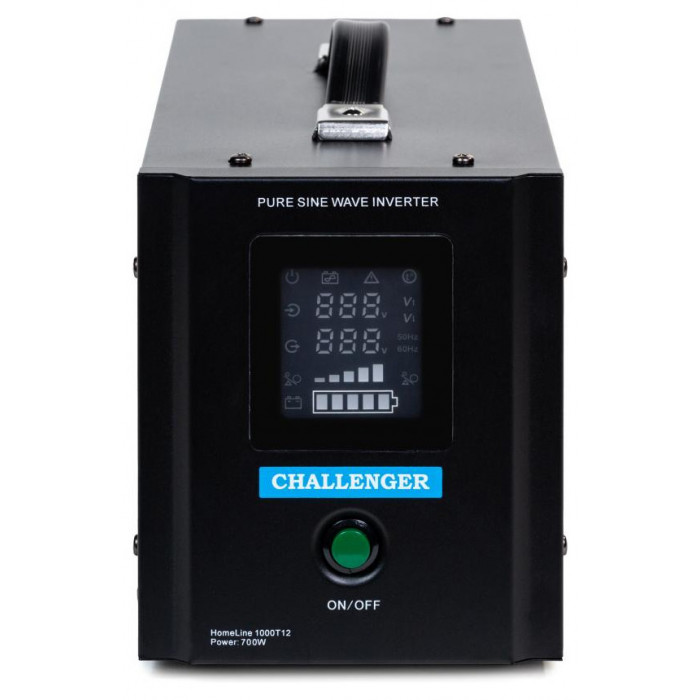

• Наявність інформативного дисплея для контролю за ключовими параметрами роботи пристрою.

На окрему увагу заслуговує високий ступінь безпеки апарату в усіх режимах роботи. Для цього в наборі його штатної електроніки передбачено цілий комплекс захисних систем, що виключають:

• Перегрів;
• Перевантаження;
• Перезаряд або перерозряд АКБ;
• Короткі замикання;
• Стрибки напруги;
• Постійно підвищену або знижену напругу.

Підключення та монтаж Challenger HomeLine 1000T12

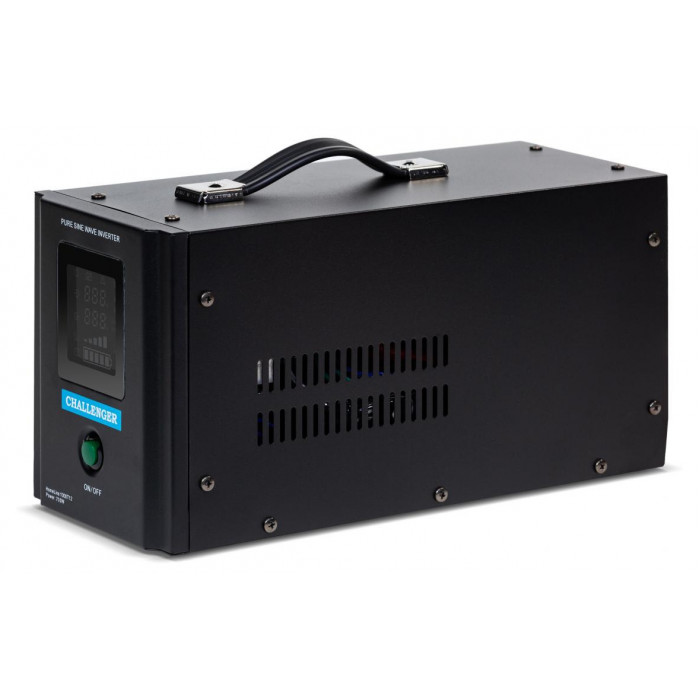

Перед першим підключенням ДБЖ Challenger HomeLine 1000T12 рекомендовано ознайомитися з інструкцією по експлуатації, якою виробник комплектує пристрій. В цілому ж, габарити та основний інтерфейс роблять процес монтажу, підключення та експлуатації максимально простим. Необхідно лише підключити акумулятор через клеми, потім увімкнути сам пристрій і дочекатися його активації. Challenger HomeLine 1000T12 поставляється в міцному металевому корпусі, стійкому до зовнішніх впливів і передбачає встановлення на підлогу на горизонтальних плоских поверхнях.
