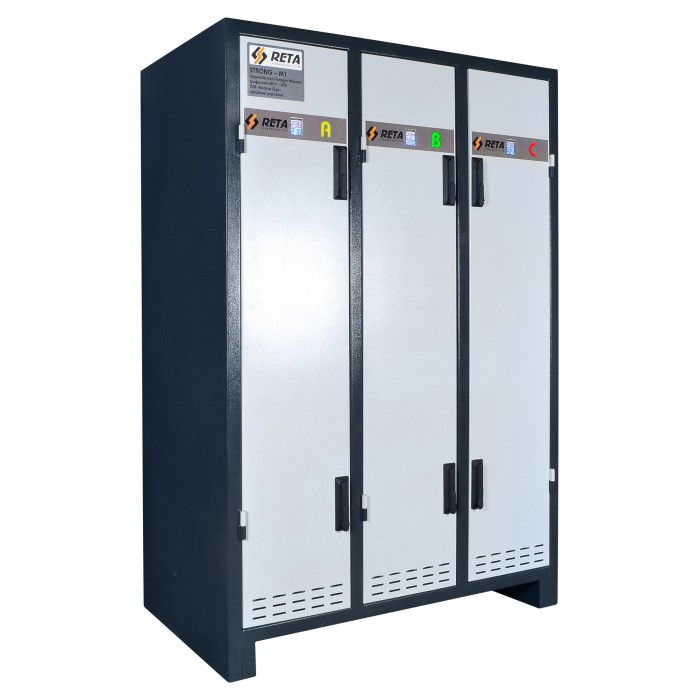

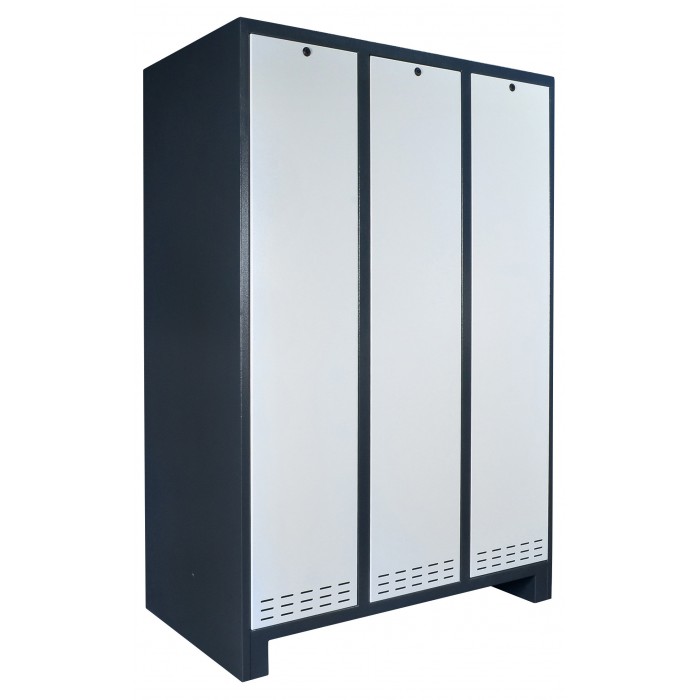

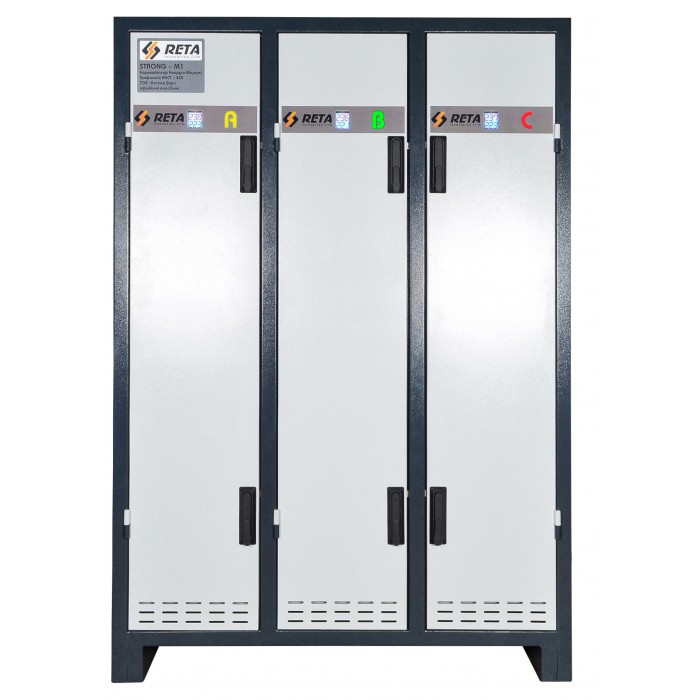

Трехфазный стабилизатор напряжения RETA ННСТ-400 кВт STRONG 400 M1

Руководство по эксплуатации RETA STRONG M1 400-500 кВт (0.78 MB)

RETA ННСТ-400 кВт STRONG 400 M1 – промышленный трехфазный симисторный стабилизатор напряжения повышенной производительности, рассчитан на непрерывное электроснабжение объектов даже в случае поломки одного или нескольких стабилизирующих модулей. Аппарат имеет совокупную мощность в 400 кВт (по 133 кВт на фазу), что делает его хорошим выбором для обеспечения питанием целого набора производительных потребителей в составе промышленных комплексов и других объектов.

RETA ННСТ-400 кВт STRONG 400 M1 предлагает весьма быструю и плавную стабилизацию входного сигнала в диапазоне напряжений от 185-260 Вольт с шагом в 5,5 В по 21 ступени при точности на уровне 2,5%. Иными словами, данная модель не только легко справится с повышенным потреблением, но еще и обеспечит оптимальные условия работы для оборудования, особенно чувствительному к отклонениям в выходном напряжении. При этом сигнал на выходе не искажается, что говорит об исключительной надежности аппарата. Это же делает его пригодным для использования в составе солнечных электростанций, в том числе в «Зеленом тарифе».

Несмотря на промышленный формат и соответствующую компоновку, производитель снабдил RETA ННСТ-400 кВт STRONG 400 M1 набором современной электроники для повышения точности и скорости работы в разнообразных условиях. Так, устройство реагирует на отклонения входного напряжения всего за 20 мс, мгновенно доводя их до оптимальных или заданных показателей, чем обеспечивается стабильная работа даже высокочувствительного профессионального оборудования. Для большего удобства блок управляющей электроники на каждой фазе снабжен небольшим дисплеем, на котором отображаются ключевые рабочие параметры аппарата.

Особенности и преимущества RETA ННСТ-400 кВт STRONG 400 M1

Стабилизатор RETA ННСТ-400 кВт STRONG 400 M1 представлен в виде вольтодобавочной модели с тороидальным трансформатором и высокоточными симисторными силовыми ключами. Главная особенность такой компоновки – высокий уровень надежности и тишина в работе. При этом трансформатор в данной модели изготовлен из легкого алюминия, что позволило сохранить его вес в адекватных пределах для удобства при монтаже или транспортировке. Эффективность отведения избыточного тепла при этом остается на довольно высоком уровне, что исключает перегрев внутренних компонентов даже при повышенных нагрузках.

Этому способствует и встроенная система принудительного охлаждения. Отдельного внимания заслуживает высокая энергоэффективность RETA ННСТ-400 кВт STRONG 400 M1. Собственное потребление в 200 Вт при столь высокой номинальной мощности обеспечены показателем КПД на уровне 98%.

Управление и контроль за работой всех узлов стабилизатора осуществляется современным микропроцессором, работающему в комплексе с целым набором цифровых датчиков мощности и напряжения. Все это гарантирует стабильную работу аппарата и безопасность. Последний фактор также обеспечен наличием всех возможных систем защиты: от короткого замыкания, перегрева, перегрузки, заниженного или завышенного напряжения. В дополнение к этому модель снабжена встроенным анализатором сети, который постоянно активен и проверяет состояние всех цепей каждую отдельную секунду времени.

Базовый набор эксплуатационных и технических преимуществ стабилизатора RETA ННСТ-400 кВт STRONG 400 M1 выглядит следующим образом:

• Полная мощность во всем диапазоне входных напряжений;
• Высокая точность стабилизации с погрешностью не более 2,5%;
• Плавная стабилизация по 21 ступени с шагом в 5,5 В;
• Надежная система «горячего резервирования» и разделения фаз;
• Не искажает синусоиду на выходе;
• Функция Bypass с защитой от перегрузки;
• Возможность работы с солнечными электростанциями и генераторами;
• Возможность использования в «Зеленом тарифе»;
• Высокий КПД и низкий уровень потребления без нагрузки;
• Наличие информативного дисплея с отображением основных параметров по каждой из трех фаз;
• Встроенный анализатор сети;
• Алюминиевый трансформатор для снижения веса;
• Микропроцессорное управление;
• Наличие цифровых измерителей мощности, входного и выходного напряжения;
• Полный набор защитных систем.

Эксплуатация и монтаж RETA ННСТ-400 кВт STRONG 400 M1

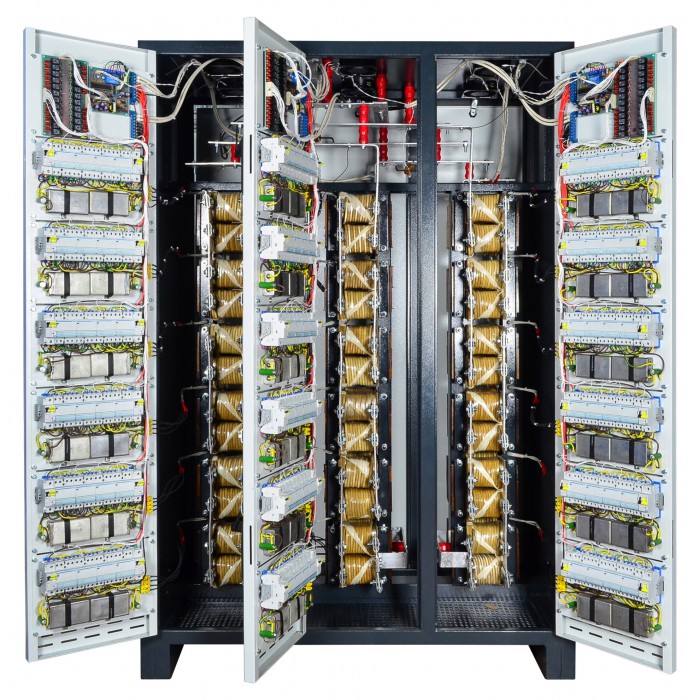

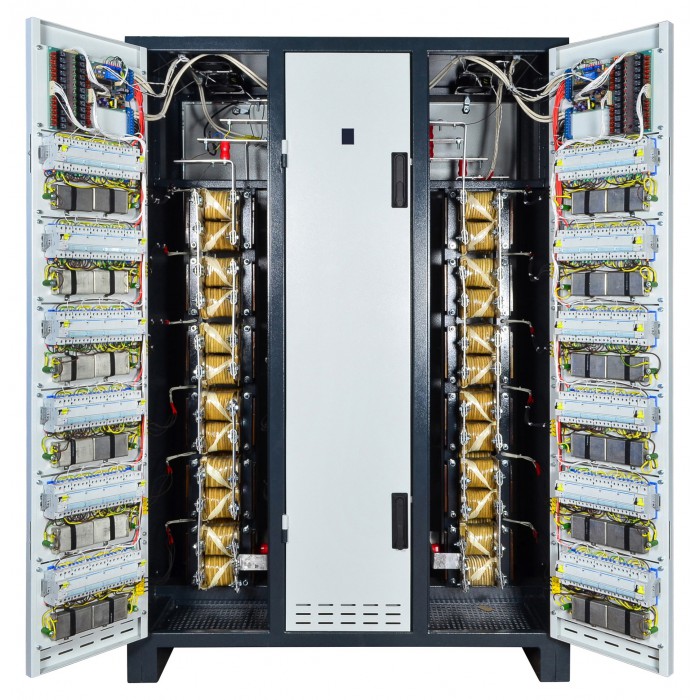

Стабилизатор напряжения RETA ННСТ-400 кВт STRONG 400 M1, согласно заявлению производителя, рассчитан на непрерывный режим использования в сухих, отапливаемых помещениях. Аппарат подразумевает напольное размещение в формате вертикального шкафа, а его подключение к сети осуществляется клеммным способом. Важно отметить, что внутренне модель скомпонована по принципу «горячего резервирования». То есть включает в себя сразу несколько однофазных стабилизаторов, каждый из которых содержит серию работающих параллельно стабилизационных узлов (модулей коррекции напряжения). При этом выход из строя одного или нескольких компонентов не приводит к потере работоспособности стабилизатора в целом, а лишь незначительно снижает его стабилизирующие возможности, не прерывая электроснабжение питаемого оборудования. Этот подход также значительно упрощает замену или ремонт отдельных модулей.
