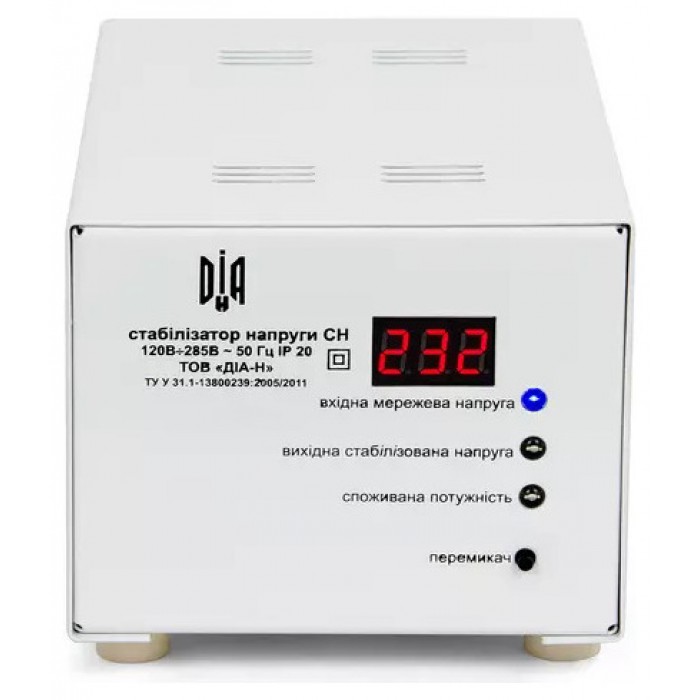

Стабилизатор напряжения ДИА-Н СН-300-х (для холодильника)

Руководство по эксплуатации ДИА-Н СН-300-х (0.73 MB)

ДИА-Н СН-300-х – надежный релейный стабилизатор напряжения с базовым набором необходимых функций для локального подключения потребителей, нуждающихся в стабильном и безопасном сетевом сигнале. Модель основана на тороидальном трансформаторе и механическими ключами и имеет мощность 300 Вт (рабочий ток до 4 А), что позволяет подключать газовые котлы, телевизоры, компьютеры и другие устройства с соответствующим энергопотреблением.

ДИА-Н СН-300-х включает в себя медный тороидальный автотрансформатор с механическими ключами под управлением микропроцессора Atmel ATmega32A от американской компании Microchip Technology. Благодаря этому аппарат обеспечивает стабилизацию по 9 ступеням с шагом 13 В, чем обусловлена и относительно неплохая точность в работе модели – отклонение от номинального напряжения в данном случае составит не более 6%.

Пользователь при этом может рассчитывать на стабильное подключение при колебаниях сигнала в электросети в диапазоне 130-285 В, а наиболее точная нормализация напряжения доступна в диапазоне 140-280 В. Учитывая высокий КПД в 98% и низкое собственное энергопотребление на уровне 5 Вт, а также хорошее время реакции на колебания сигнала (до 40 мс), ДИА-Н СН-300-х можно назвать конкурентом даже для некоторых симисторных устройств.

Особенности и преимущества ДИА-Н СН-300-х

ДИА-Н СН-300-х по своей концепции предназначен для решения базовых задач, в особенности для подключения локальных потребителей небольшой мощности. А главной отличительной особенностью от других устройств серии можно назвать способность выдерживать продолжительные нагрузки до 1000 Вт в течение 15 секунд. Это позволяет использовать стабилизатор с оборудованием, оснащенным асинхронными электромоторами, первые секунды работы которых сопровождаются повышенными пусковыми токами. В остальном аппарат имеет идентичные своим аналогам характеристики. Так, за измерением входного и выходного напряжения в устройстве отвечает современная электроника, способная автоматически отключить его в случае выхода показателей за пределы допустимых параметров. Это существенно повышает безопасность при эксплуатации аппарата. Во многом такой результат – заслуга микропроцессора Atmel ATmega32A, который содержит в себе сразу несколько ключевых систем безопасности:

• Защиту от повышенного входного напряжения;
• Защиту от пониженного входного напряжения;
• Защиту от повышенного выходного напряжения;
• Защиту от короткого замыкания;
• Защиту от перегрева и пожара с отключением при достижении температуры в 90 градусов;
• Защиту от перегрузки – аппарат выдерживает временное превышение номинальной мощности в диапазоне от 300 до 1000 Вт в течение 15 сек, после чего автоматически отключается.

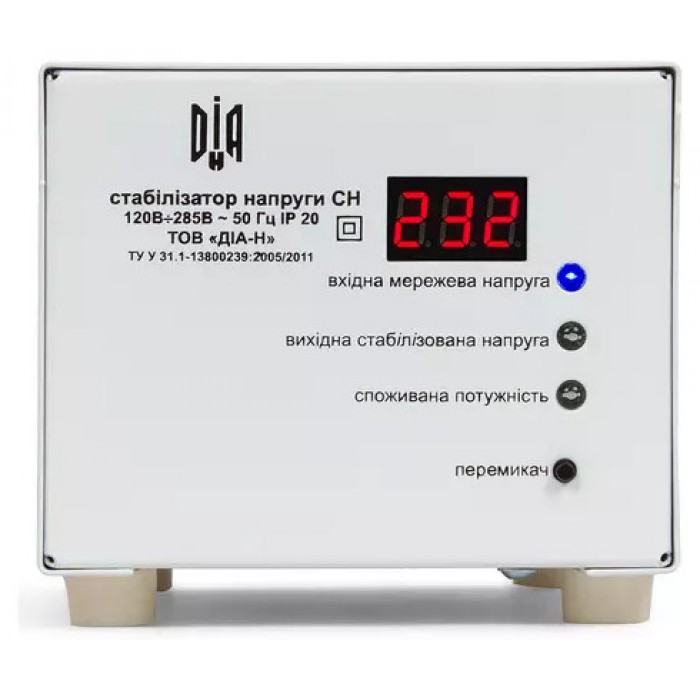

Кроме того, на корпусе стабилизатора в верхней части размещен небольшой дисплей, который отображает один из основных рабочих параметров на выбор пользователя:

• Входное напряжение;
• Выходное напряжение;
• Текущую нагрузку.

Общий же набор качеств, которые отличают ДИА-Н СН-300-х от аналогов, выглядит следующим образом:

• Широкий рабочий диапазон, позволяющий использовать устройство даже в тех случаях, когда перепады напряжения носят значительный характер;
• Высокая скорость реакции на изменения сетевого сигнала (40 мс);
• Чистая синусоида выходного напряжения;
• Высокий КПД и низкий уровень энергопотребления на холостом ходу;
• Достойная точность стабилизации (6%);
• Наличие широкого набора систем безопасности;
• Современный микропроцессор для точного контроля за всеми показателями и управления работой всех узлов стабилизатора;
• Тихая работа благодаря бесшумной конвекционной системе охлаждения;
• Медный автотрансформатор для более эффективного отведения тепла;
• Наличие яркого дисплея с отображением основных параметров;
• Прочный корпус небольших габаритов.

Монтаж и эксплуатация ДИА-Н СН-300-х

ДИА-Н СН-300-х предназначен для напольного или настольного размещения, имеет скромные габаритные размеры и весит всего 3 килограмма, а потому аппарат с легкостью поместиться практически в любом из доступных мест. Удобные ножки позволяют ему уверенно стоять на разных поверхностях. В то же время нужно помнить, что стабилизатор выполнен по базовому классу защиты IP20, а потому его рекомендуется использовать в чистых, проветриваемых и отапливаемых помещениях, не допуская попадания на корпус воды и влаги.
