Трехфазный инверторный стабилизатор напряжения Quant-33 (3x11)

Руководство по эксплуатации трехфазного стабилизатора Quant (5.08 MB)Руководство по эксплуатации Quant 11 кВт (5.55 MB)

Quant-33 – высокоточный трехфазный стабилизатор напряжения мгновенного действия мощностью 33 кВт (рабочий ток 100А), который используется для обеспечения качественным сетевым сигналом наиболее требовательной техники как в быту, так и в профессиональной сфере. Аппарат выполнен по наиболее продвинутой на сегодняшний день инверторной технологии, предполагающей двойное преобразование входного сетевого сигнала.

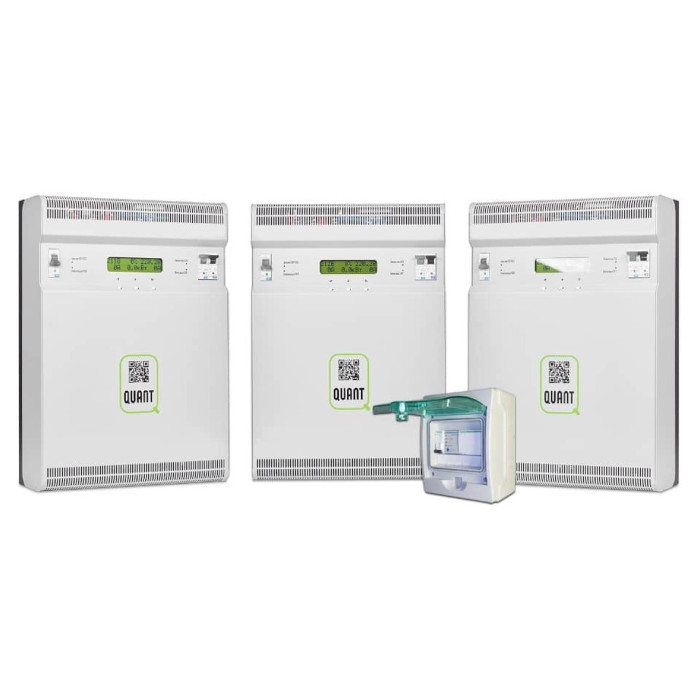

Quant-33 представлен в виде трех однофазных стабилизаторов Quant-11, объединенных с блоком контроля фаз. Подобная компоновка имеет очевидное преимущество, а именно возможность обеспечивать питанием однофазные потребители даже в случае, когда пропадают две фазы. Сам блок контроля фаз построен на базе многофункционального устройства защиты реле от "Новатек-Электро" - РНПП 311М и магнитных пускателей Schneider Electric.

Такие устройства способны решать сложные задачи по нормализации напряжения практически в любых условиях. Стабилизатор может стать оптимальным выбором для безопасной работы дорогостоящей домашней техники, профессиональной высокочувствительной электроники, в особенности лабораторных приборов и контрольно-измерительного оборудования, где от качества сетевого сигнала зависят основные рабочие параметры.

Особенности и преимущества Quant-33 (3x11)

На самом деле, принцип двойного преобразования известен и существует уже довольно давно. Однако из-за ряда технических тонкостей (шум, вес, габариты, высокая стоимость) его популярность в сфере стабилизации напряжения оставалась на довольно низком уровне, а использовали его исключительно в узкоспециализированных задачах с требовательным профессиональным оборудованием. Но стабилизаторам Quant удалось на практике показать, что все упомянутые проблемы могут быть исключены, а пользователь за приемлемую цену может получить в своем доме или офисе розетки с идеальными характеристиками сетевого сигнала для стабильной работы любых технических средств.

Стоит отметить, что Quant-33 – это трехфазный стабилизатор с защитой на опережение без накопления энергии. Аппарат способен уловить даже самые незначительные скачки и провалы напряжения. В результате, чтобы не происходило на входе, устройство всегда выдает заявленное значение напряжения. Также, за счет двойного преобразования сигнала исключаются любые вредные эффекты, которые могли бы негативно повлиять на выходную нагрузку.

Кроме того, инверторные стабилизаторы работают по бесступенчатому принципу, а это значит, что в них полностью отсутствует какая-либо задержка при регулировании напряжения. Фактически, речь идет о постоянной стабилизации, благодаря чему отсутствует мерцание даже в таких чувствительных осветительных приборах, как лампы накаливания.

Среди технических особенностей устройства можно выделить следующие:

• Исключительная скорость реакции на любые изменения входного сетевого сигнала – задержка на стабилизацию в данном случае нулевая в прямом смысле этого слова;
• Идеальная бесступенчатая плавность стабилизации;
• Рекордная точность – погрешность в выходном сигнале составляет не более 0,5% от выбранных параметров;
• Широкий рабочий диапазон – аппарат может работать в диапазоне входных напряжений от 90 до 350 В, предлагая качественную стабилизацию по всему этому диапазону;
• Наличие информативного цифрового дисплея с отображением ключевых рабочих параметров;
• Высокопроизводительный микропроцессор для точного контроля и управления;
• Низкий уровень энергопотребления в простое – не более 15 Вт;
• Системы защиты от перегрева, перегрузки и короткого замыкания;
• Полный набор электронных систем безопасности;
• Плавный пуск;
• Функция Bypass и режим обхода;
• Возможность ручной настройки выходного напряжения в диапазоне 220-230 В, что важно для работы отдельных потребителей, в том числе продвинутых моделей газовых котлов;
• Наличие фильтра высокочастотных и импульсных помех для максимальной чистоты выходного сигнала;
• Правильная синусоидальная форма выходного напряжения;
• Полная тишина в работе;
• Длительный срок службы и 5-летняя гарантия;
• Компактные размеры и небольшой вес.

Монтаж и эксплуатация Quant-33 (3x11)

Стабилизатор Quant-33 предназначен для настенного монтажа. При этом, оборудование может быть подключено и собрано в рабочий блок самостоятельно, а может поставляться уже скомпонованным в небольшой электрошкаф с выведением проводов для дальнейшего подключения в сеть. При этом важно помнить, что устройство имеет базовый класс защиты IP20, а потому не защищено от влаги и мелких частиц загрязнений, в связи с чем его установку рекомендуется осуществлять в сухих, чистых и отапливаемых помещениях.
