Стабилизатор напряжения LVT АСН-300 Н

Руководство по эксплуатации LVT АСН-300Н (1.86 MB)Декларация соответствия стабилизаторов напряжения LVT (0.46 MB)

LVT АСН-300 Н – надежный и эффективный релейный стабилизатор напряжения мощностью 300 Вт (рабочий ток до 4А), который предлагает широкий набор возможностей для контроля и стабилизации напряжения в сетях электропитания. Данное устройство можно назвать оптимальным выбором для подключения телевизоров, холодильников, аудио и видео техники, газовых котлов, а также приборов с асинхронными двигателями, мощность пусковых токов которых не превышает 900 Вт.

Устройство оснащено медным тороидальным автотрансформатором с релейными ключами, обеспечивающими стабилизацию входного сигнала в широком рабочем диапазоне – 130-280 В. Наличие 6 ступеней стабилизации с шагом в 14 В обеспечивает достаточный уровень точности (6,5%) при сохранении акустического комфорта за счет снижения частоты срабатываний ключей. Максимально близкое к номинальным 220 В выходное напряжение стабилизатор обеспечивает при входном сигнале в диапазоне 140-280 В, а при падении напряжения ниже отметки в 140 В – вытягивает его до 195-206 В, чего вполне достаточно для нормальной работы большинства электроприборов. Время реакции на изменения сетевого сигнала при этом составляет всего 40 мс.

Особенности и преимущества LVT АСН-300 Н

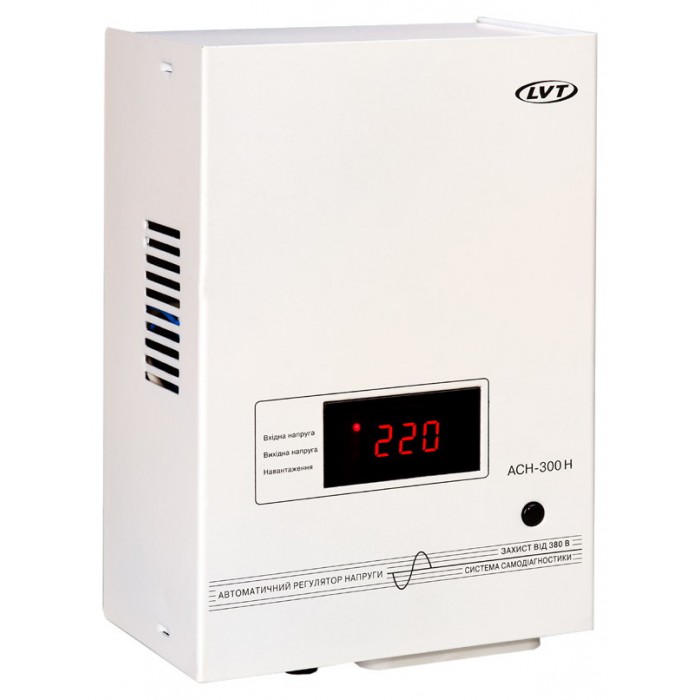

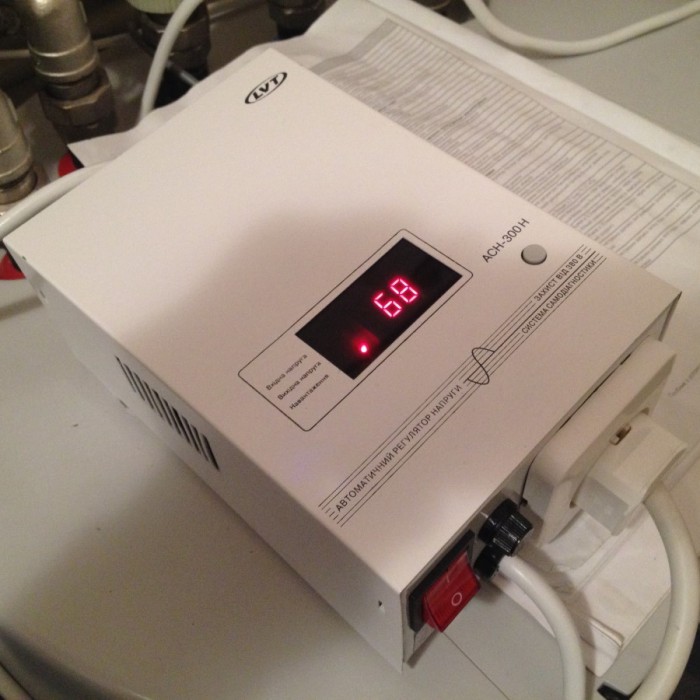

Стабилизатор напряжения LVT АСН-300 Н получил продуманную внутреннюю компоновку с применением электронных комплектующих от передовых производителей. Лицевая панель аппарата оснащена дисплеем, который позволяет выводить на выбор несколько ключевых рабочих показателей:

• Входное напряжение;
• Выходное напряжение;
• Текущую нагрузку.

Если же говорить об основных особенностях аппарата, определяющих его технические и эксплуатационные качества, то они выглядят следующим образом:

• Высокая энергоэффективность – аппарат имеет КПД в 98% и низкое собственное энергопотребление (не выше 5 Вт);
• Бесшумная работа за счет конвекционной системы охлаждения и низкому набору ступеней;
• Широкий диапазон рабочих напряжений – 130-280 В;
• Высокая скорость реакции на любые изменения входного сигнала, существенно опережающая скорость срабатывания обычных реле;
• Оптимальные массогабаритные характеристики – небольшой вес и размеры;
• Современный PIC-контроллер производства компании Microchip Technology;
• Удобное вилочное подключение для простого использования;
• Варистор на входе для защиты от импульсных помех;
• Высокоточный цифровой измеритель напряжения с погрешностью не более 1%;
• Встроенный дисплей с индикацией ключевых рабочих параметров;
• Медный автотрансформатор для эффективного отведения тепла;
• Полный набор систем защиты для повышения надежности и безопасности;
• Устойчивость к кратковременным пусковым нагрузкам до 900 Вт в течении 3 секунд.

Отдельного внимания заслуживает то, какую работу производитель проделал с точки зрения безопасности модели. Для этого стабилизатор LVT АСН-300 Н оснастили целым набором защитных систем:

• Защита от перегрузки с автоматическим отключением при превышении допустимого времени пусковых нагрузок выше номинальной мощности через 3 сек;
• Защита от перегрева выше 90 С;
• Защита от высоковольтных импульсов со временем срабатывания в 10 мс;
• Защита от продолжительного завышенного или заниженного напряжения;
• Защита от высокого напряжения до 430 В (длительный режим) с автоматическим возобновлением работы после устранения аварийной ситуации в сети.

Монтаж и подключение LVT АСН-300 Н

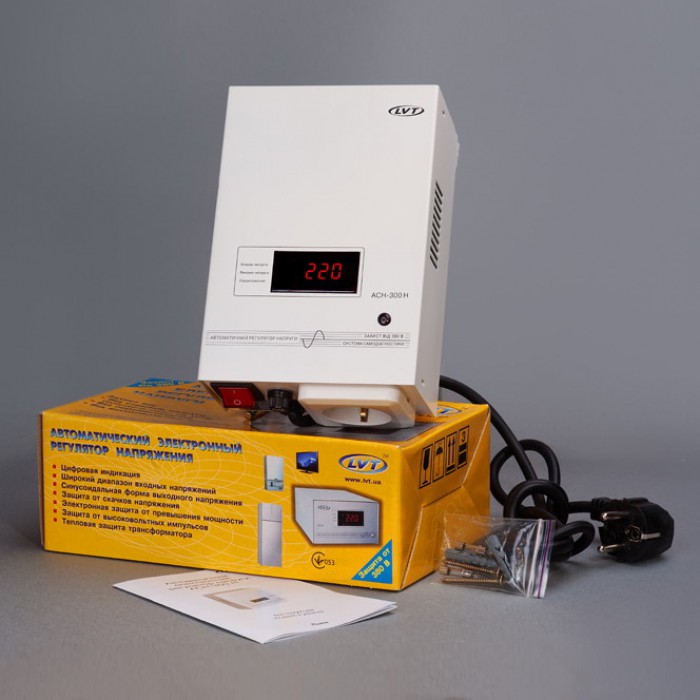

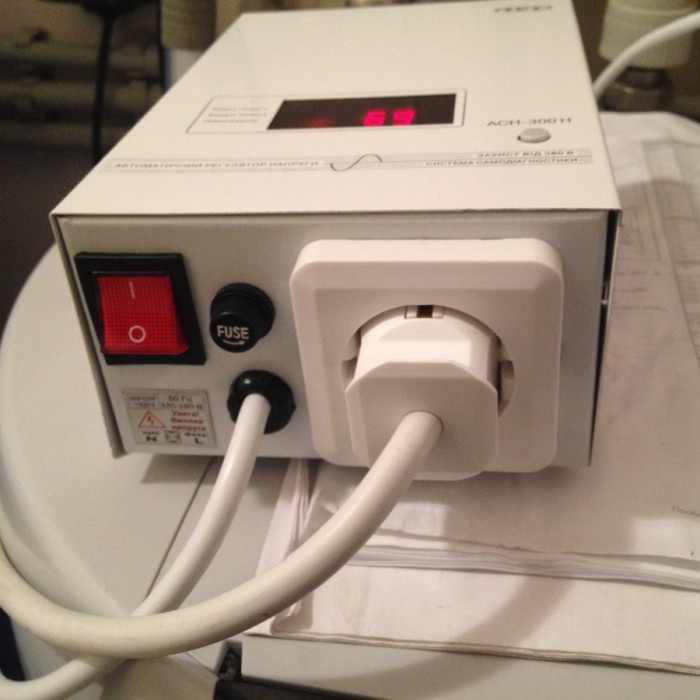

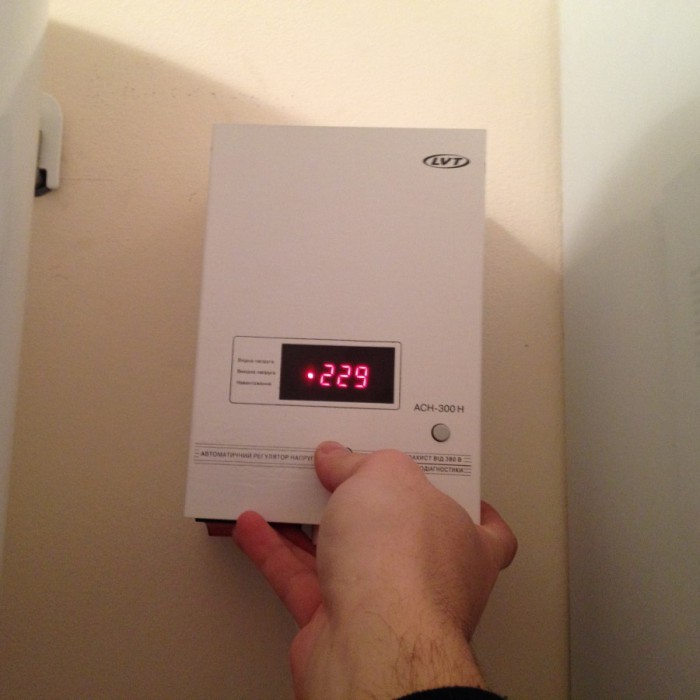

LVT АСН-300 Н отличается от других устройств серии АСН возможностью настенного монтажа, о чем свидетельствует литера «Н» в наименовании модели. С этой целью она комплектуется монтажными дюбелями, при этом производитель сохранил и возможность размещения стабилизатора в горизонтальном положении. Во всем остальном аппарат имеет такие же компактные размеры, сопоставимые с габаритами внешнего блока питания, а его вес составляет всего 2 кг. Подключение к потребителю и сети в модели вилочное, а потому от пользователя не потребуется никаких дополнительных манипуляций. Нижняя часть корпуса устройства оснащена прорезиненными ножками для надежного размещения на любой поверхности. При этом важно помнить, что стабилизатор выполнен по базовому классу защиты IP20, из-за чего его лучше всего использовать в чистых, отапливаемых помещениях с нормальным уровнем влажности.
