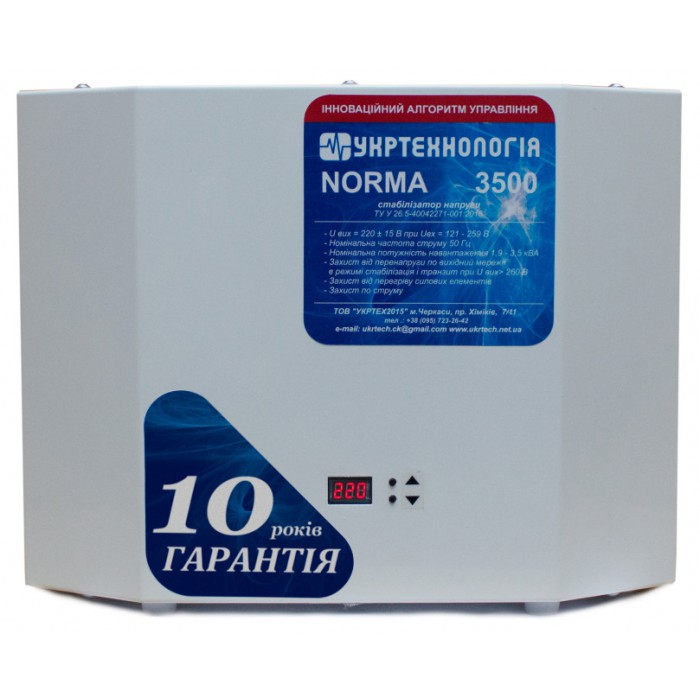

Стабилизатор напряжения Укртехнология NORMA 3500

Руководство по эксплуатации Укртехнология NORMA (0.55 MB)

Укртехнология NORMA 3500 – тиристорный стабилизатор напряжения для обеспечения любых потребителей в доме, офисе или на производстве качественным нормализованным сетевым сигналом. Устройство имеет мощность 3,5 кВт (рабочий ток до 18 А), а также порадует широким рабочим диапазоном (60-267 В) и диапазоном стабилизации в 120-260 В, что делает эту модель хорошим выбором для использования на объектах с характерными критическими просадками напряжения в сети электропитания. При этом стабилизация осуществляется по 9 ступеням с шагом регулирования в 12 В, за счет чего достигается неплохая точность выходного сигнала с погрешностью не более 7% от номинального. Добавить к этому высокий КПД на уровне 98%, низкое собственное энергопотребление, хорошее быстродействие (20 мс) – и на выходе получается достаточно сбалансированный аппарат.

Особенности и преимущества Укртехнология NORMA 3500

Вообще, стабилизаторы серии NORMA концептуально предлагают владельцу обширный набор возможностей за умеренную цену. При этом компоновка и настройка аппаратов выполнены таким образом, что они демонстрируют высокую надежность и долговечность, отсюда и 10-летняя гарантия от производителя.

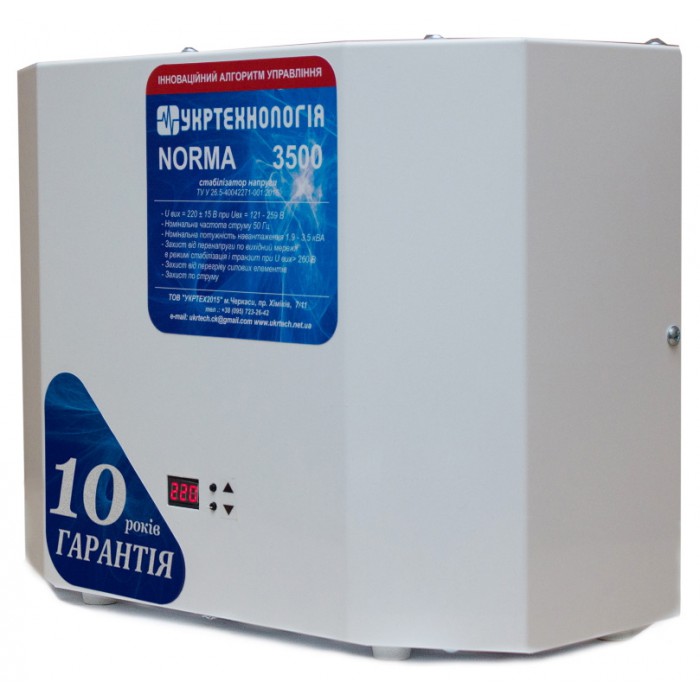

Выполнен аппарат в лаконичном корпусе небольших, как для такой мощности, габаритов. На передней панели устройства расположился яркий дисплей, который отображает полный набор информации о рабочих параметрах устройства. Так, пользователю доступны данные о:

• Входном напряжении;
• Входном токе;
• Выходном напряжении;
• Температуре трансформатора и силовых ключей;
• Текущей ступени стабилизации;
• Задержке при включении;
• Нижнем пороге входного напряжения;
• Всех ошибках и аварийных ситуациях за время непрерывной работы.

Если же говорить о ключевых преимуществах модели, то здесь можно выделить целый ряд технических особенностей:

• Широкий рабочий диапазон (60-267 В) и диапазон стабилизации (120-260 В);
• Хорошая плавность (9 ступеней), точность (7%) и скорость (20 мс) работы;
• Чистая синусоида без искажений на выходе;
• Мгновенное измерение ключевых сетевых показателей для соответствующей реакции встроенных систем;
• Управление на основе высокопроизводительного микропроцессора Atmel ATmega32A;
• Трансформатор из алюминия для облечения массы конструкции;
• Тихая работа и акустический комфорт – вентиляторы встроенной системы охлаждения активируются лишь в том случае, если трансформатор и тиристорные ключи достигнут определенной температуры;
• Функция Bypass со встроенной защитой от перенапряжения;
• Аккуратный внешний вид и прочная конструкция корпуса;
• Большой набор систем защиты.

Последний пункт из списка заслуживает отдельного внимания, поскольку Укртехнология NORMA 3500 создана с расчетом на стабильную и надежную работу, а потому имеет целый комплекс защитных систем, позволяющих добиться этого результата. В аппарате предусмотрены:

• Защита от критически высокого напряжения;
• Высокоэффективная система охлаждения для предотвращения перегревов и сохранения рабочих параметров в номинальном диапазоне;
• Многоуровневая защита от перегрузок;
• Защита от воздействия частотных преобразователей;
• Защита от короткого замыкания и критически высоких сетевых импульсов;
• Автоматическая диагностика всех встроенных систем в момент включения;
• Варистор на входе для нивелирования импульсных всплесков.

Монтаж и подключение Укртехнология NORMA 3500

Укртехнология NORMA 3500 поставляется в компактном и устойчивом корпусе с антикоррозионным покрытием, конструкция которого допускает как напольный, так и настенный монтаж. Подключение к сети клеммное, контакты выведены на заднюю панель. Также стоит отметить, что аппарат выполнен по базовому классу защиты IP20, а потому его монтаж рекомендуется осуществлять в сухих, чистых и проветриваемых помещениях. При установке стабилизатора следует также позаботиться о свободном притоке воздуха к вентиляционным отверстиям для нормальной работы встроенной системы охлаждения.
